УСТРОЙСТВО ФОРМИРОВАНИЯ РЕЖИМОВ ЗАПРОСА И КОДИРОВАНИЯ ПВК

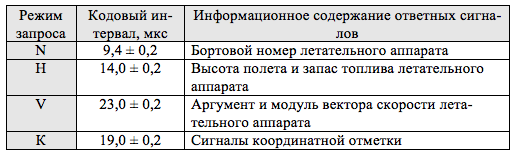

Устройство формирования режимов запроса и кодирования (УФРК) предназначено для формирования пары видеоимпульсов с различным кодовым интервалом в зависимости от режима запросного сигнала. Временные интервалы между импульсами и их допустимая погрешность, а также информационное содержание ответных сигналов при соответствующих режимах запросного сигнала приведены в таблице 3.5.

Таблица 3.5

В настоящее время используются только режимы "N", "H". Временная расстановка пары видеоимпульсов относительно запускающего импульса с БОСТ-011 τ₀ при различных режимах запросного сигнала приведена на рисунке 3.11.

К УФРК предъявляются следующие требования:

• строгое соответствие между признаком запросного кода (ПЗК) и кодовым интервалом между импульсами;
• допустимая погрешность формируемого кодового интервала между импульсами не должна превышать 0,2 мкс (в соответствии с требованиями ИКАО).

Серийно выпускаемые промышленностью аналоговые линии задержки типа ЛЗТ имеют срок службы 5000 часов и нестабильность не превышающую ±3% от величины времени задержки, что для формируемых кодов превышает заданные требования. Применение более стабильных линий задержки ЛЗЕ (нестабильность ±1%) нецелесообразно ввиду того, что они имеют значительно меньший по сравнению с линиями ЛЗТ срок службы – 1000 часов. Поэтому в УФРК используется цифровая линия задержки. При этом заданные точности кодовых интервалов обеспечиваются использованием в цифровой линии задержки тактовых (счётных) импульсов с высокой стабильностью частоты повторения. Это достигается за счёт использования в генераторе тактовых импульсов стабильного по частоте опорного генератора. УФРК может работать в двух режимах управления: местном и дистанционном. Переключение осуществляется с помощью тумблера В2 на плате управления ПВК. Местное управление осуществляется с платы управления режимами запроса ПВК путем установки тумблеров управления в заданное положение. При этом с помощью тумблера В1 включается код запроса "N", с помощью В3 – код запроса "Н", с помощью В5 – код запроса "V", с помощью В6 – код запроса "К", с помощью тумблера В4 осуществляется управление режимами запроса (без ПЗК или с ПЗК). Если при местном управлении режимами запроса будут включены тумблеры В1, В3, В4, то УФРК формирует в этом случае в смежных периодах повторения коды запроса "N", "Н" по сигналам признака запросного кода, поступающего от блока очистки, синхронизации и трансляции.

При дистанционном управлении независимо от положения тумблеров В1, В3…В6 включение соответствующего кода запроса определяется наличием сигналов N_вн, Н_вн, V_вн, К_вн, поступающих с внешнего наборного устройства (например, ВИСП). Так как сигналы внешнего управления в РСП-6М2 не используются, то в дальнейшем режим дистанционного управления УФРК рассматриваться не будет.

В состав УФРК входят следующие платы: управления (ПУ), счетчика (ПС), дешифратора режимов (ПДР), дешифратора импульсов (ПДИ), формирователя кодов (ПФК), стабилизатора напряжения +5 В (СН-616).

Рассмотрим принцип построения УФРК при местном управлении и наличии признака запросного кода, поступающего с блока БОСТ-011 (рисунок 3.11).

УФРК построено по принципу преобразования параллельно набранной комбинации режимов запросного кода в интервально–временной код (пара импульсов с заданным кодовым интервалом), соответствующий признаку запросного сигнала. Будем в дальнейшем полагать, что на плате управления включены действующие в настоящее время коды запроса "N", "Н". При подаче питающего напряжения происходит принудительная установка дешифратора признаков запросного кода в состояние, соответствующее признаку "N". При поступлении импульса запуска τ_о цифровая линия задержки формирует импульсы Р1, Р3 для всех признаков запросного кода. Если действующий на вход коммутатора управляющих сигналов признак запросного кода совпадает с состоянием дешифратора признаков запросного кода, то с выхода последнего выдается сигнал разрешения на формирователь кодов. Формирователь кодов в рассматриваемом случае обеспечивает создание пары импульсов Р1 и Р3 с кодовым интервалом, соответствующим режиму запроса "N".

В случае, если признак запросного кода и состояние дешифратора не совпадают на момент поступления импульса запуска с БОСТ-011, то код запроса не формируется. В очередном периоде повторения формирование кода запроса будет происходить в соответствии с действующим признаком запросного кода "Н", затем "N" и т.д.

Устройство информации режимов запроса обеспечивает световую индикацию (светодиоды) действующих режимов запроса ПВК.

Входные сигналы УФРК имеют следующие параметры:

• запускающий импульс положительную полярность, длительность от 0,5 до 1,0 мкс, амплитуду от 2,4 до 4,0 В на нагрузку R_н = 75 Ом, частоту повторения 500 Гц;
• сигнал переключения запросного кода ПЗК – напряжение в форме меандра положительной полярности с амплитудой от 2,4 до 4,0 В на нагрузке R_н=75 Ом.

Выходные сигналы УФРК имеют следующие параметры:

• положительные импульсы длительностью 1,0 мкс, амплитуду от 2,4 до 4,0 В на нагрузке R_н = 75 Ом;
• сигналы световой индикации режимов запроса – пульсирующее напряжение положительной полярности от 2,4 до 4,0 В на R_н = 75 Ом.

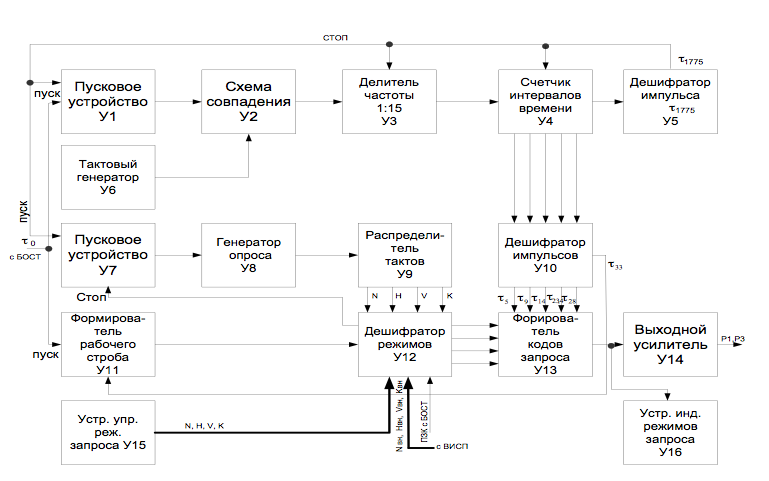

Структурная схема УФРК приведена на рисунке 3.12. Импульсы запуска τ_о с БОСТ-011 поступают на формирователь рабочего строба У11 и на пусковое устройство У1, которое на время 1775 мкс разрешает прохождение импульсов тактового генератора У6 на делитель частоты У3. Частота тактового генератора выбрана равной 15 МГц, относительную нестабильность периода повторения тактового генератора не хуже 3*10^-5.

После деления импульсов тактового генератора делителем У3, импульсы с периодом повторения, равным 1 мкс, поступают на счетчик интервалов времени У4, который совместно с дешифраторами импульсов У5 и У10 представляет собой цифровую линию задержки (ЦЛЗ). ЦЛЗ формирует импульсы τ₅, τ₉, τ₁₄, τ_23,4, τ₂₈, τ₃₃, τ₁₇₇₅. Число после обозначает задержку импульса в мкс относительно импульса τ_о.

Формирователь кодов запроса У13 формирует из импульсов τ₅, τ₉, τ₁₄, τ_23,4, τ₂₈ коды запроса с требуемыми кодовыми интервалами. Так, например, код запроса бортового интервала "№" формируется из импульсов 1τ₁₄, τ_23,4.

Формирователь рабочего строба У11 совместно с распределителем тактов У9 формирует строб, разрешающий формирование и прохождение кода запроса через У12. Фронт строба соответствует времени поступления импульса запуска τ_о, а срез – времени формирования импульса τ₃₃.

Код запроса с У12 поступает через выходной усилитель на плату формирователя импульсов ПВК.

Устройство управления У15 предназначено для выбора режимов запроса при местном управлении. При дистанционном управлении комбинации сигналов управления N_вн, Н_вн, V_вн, К_вн набираются и поступают на УФРК с внешнего наборного устройства. Импульсом τ₃₃ формирователь рабочего строба У11 устанавливается в исходное состояние. Рассмотрим порядок выбора заданного режима запроса. Импульс τ₁₇₇₅, сформированный ЦЛЗ, поступает с У5 на пусковое устройство У7, которое на время поиска заданного режима запроса разрешает работу генератора опроса У8. Генератор опроса выдает серию импульсов на распределитель тактов У9 с частотой следования значительно большей частоты следования импульсов запуска о. Распределитель тактов У9 имеет четыре выхода (№, Н, V, К) в соответствии с числом режимов запроса. При подаче питающих напряжений распределитель тактов принудительно устанавливается в состояние, соответствующее признаку "N". С момента подачи импульса τ₁₇₇₅ распределитель выдает на дешифратор режимов У12 импульсы опроса, чем обеспечивает последовательное считывание режимов запросных кодов, задаваемых внутренним или внешним наборным устройством. В момент обнаружения соответствия между действующим признаком запросного кода и состоянием распределителя тактов У9 дешифратор режимов У12 формирует импульс остановки работы генератора опроса и распределителя тактов, запускается формирователь кодов опроса У13. С приходом очередного импульса запуска τ_о начинается очередное формирование рабочего строба и кода запроса для режима "H" и т.д.

Устройство У16 осуществляет световую индикацию режимов запроса для местной индикации и формирует сигналы для дистанционной индикации режимов, транслируемые через выходные усилители.

УФРК выполнено на шести платах, которые имеют следующее функциональное назначение:

• плата ПУ – управление режимами запроса ("Местн", "Дист", с ПЗК, без ПЗК), местное включение режимов запроса, световая индикация режимов запроса;
• плата ПС – тактовый генератор импульсов, пусковое устройство, делитель частоты следования импульсов тактового генератора на 15, счетчик импульсов с Тп=1 мкс для формирования двоичного временного кода;
• плата ПДР – пусковое устройство, генератор опроса, распределитель тактов, дешифратор режимов;
• плата ПДИ – дешифратор двоичного временного кода для формирования импульсов с требуемой временной расстановкой относительно импульса о;
• плата ПФК – формирование кодов запроса, формирование сигналов включения световой индикации режимов запроса;
• плата СН-616 – формирование из напряжения +27 В стабильного напряжения +5 В.
