ОБЩИЕ СВЕДЕНИЯ О КУ-01

В ДРЛ-6М2 канал СДЦ реализован по схеме однократной или 2-х кратной ЧПК. В режиме СДЦ ДРЛ-6М2 функционирует как квазикогерентная РЛС с фазированием когерентного гетеродина от магнетрона. Фазирование ведется на промежуточной частоте. Выходные сигналы фазового детектора поступают на схему ЧПК (рисунок 6.1).

Для борьбы с эффектом "слепых скоростей" могут применяться 2 метода: вобуляция несущей частотой РЛС или частотой повторения F_и. В ДРЛ-6М2 изменяется F_и. Используется две частоты повторения.

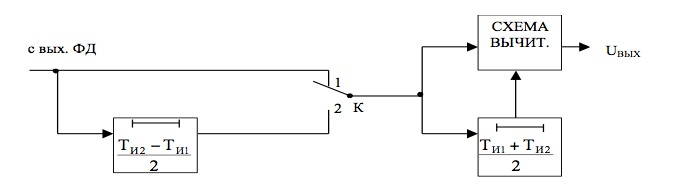

С учетом последнего обстоятельства структура построения схемы СДЦ имеет вид, показанный на рисунке 6.2.

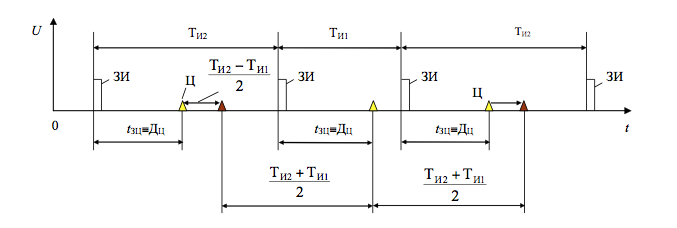

Вначале выполняется усреднение периода повторения РЛС, а затем череспериодная компенсация. Усреднение периода повторения организуется путем задержки отраженных от цели сигналов в большем (Т_{И2<.sub>) периоде повторения (рисунок 6.3) на время (ТИ2 – ТИ1)/2.}

Компенсирующее устройство КУ-01, на базе которого реализована схема ЧПК, предназначено для подавления сигналов, отраженных от неподвижных и малоподвижных объектов. Кроме того, КУ-01 в одноканальном варианте (в режиме СДЦ) и в двухканальном варианте формирует синхронизирующие импульсы ЗАПУСК СДЦ (F_И=500 Гц) и ЗАПУСК СДЦ–КОММ с Т_И1=800 мкс и Т_И2=1200 мкс, которые после преобразований в блоке БОСТ-011, используются для запуска блоков ДРЛ и ВИСП-75Т.

Состав КУ-01:

СКУ-01 – стойка компенсирующего устройства:

• БУ-011 – блок усреднения;
• БЧК-011 – блок череспериодной компенсации;
• БКИ-011 – блок компенсатора импульсный;
• БЧВ-011 – блок череспериодной компенсации по видеотракту.

СВП-01 – стойка выпрямителей приемника:

• БАК – блок автоматического контроля;
• БП-127 – блок питания.

Усреднение периода повторения отраженных сигналов выполняется в блоке усреднения БУ-011, череспериодная компенсация – в блоке БЧК, БАК обеспечивает встроенный контроль КУ-01, БКИ формирует синхронизирующие импульсы ЗАПУСК СДЦ и ЗАПУСК СДЦ-КОММ.
