КОНСТРУКЦИЯ ПЕРЕДАТЧИКА ПЕРВИЧНОГО КАНАЛА ДРЛ-6М2

Конструкция стойки передатчика

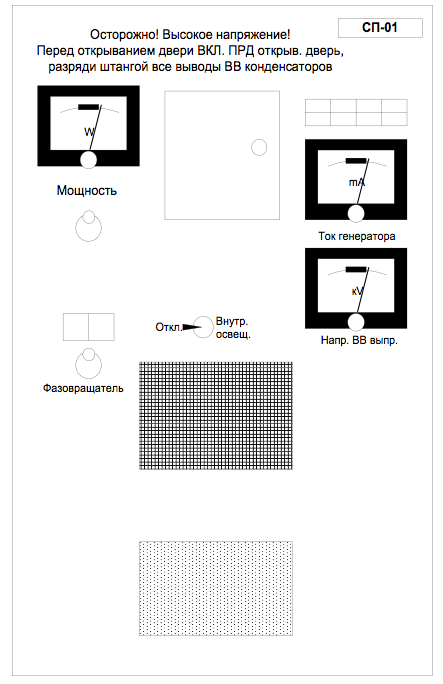

Стойка передатчика ДРЛ (рисунок 3.6), включающая в себя выпрямитель 26 кВ, модулятор, магнетронный генератор, фазовращатель, направленный ответвитель с термопарами и выпрямитель накала магнетрона, выполнена в виде шкафа. Для обеспечения доступа к узлам передатчика, шкаф имеет дверь. На двери установлены приборы для измерения тока магнетрона и мощности, тумблер включения внутреннего освещения шкафа, дверца, через которую осуществляется регулировка механизма перестройки и автоподстройки генератора. Кроме того, на дверь выведены ось привода и шкала фазовращателя.

Два смотровых окна, расположенных на двери, позволяют наблюдать за работой выпрямителя 26 кВ, подрезающего диода и модулятора.

Дверь имеет по периметру уплотнения с медной луженой оплеткой для защиты от просачивания энергии СВЧ в аппаратную РСП, При открывании двери цепь высокого напряжения автоматически разрывается с помощью блок–контактов. На внутренней стороне двери имеется штанга, служащая для разряда высоковольтных конденсаторов. Дверь закрывается на запор при помощи съемной ручки (ключа).

Корпус шкафа (стойка) состоит из двух несущих обшивок и четырех рам. Рамы делят шкаф на три отсека (рисунок 3.7). В нижнем отсеке смонтирован выпрямитель 26 кВ и установлен накопительный конденсатор. В среднем отсеке расположены модуляторная лампа и подрезающий диод. Модуляторная лампа установлена на отдельном шасси, которое крепится к раме четырьмя винтами. Кроме того, в среднем отсеке расположены конденсаторы выпрямителя 26 кВ.

В верхнем отсеке шкафа располагаются: генератор СВЧ с магнитной системой, выпрямитель накала магнетрона и зарядный дроссель Др1. Магнетронный генератор и выпрямитель накала магнетрона выполнены в виде отдельных съемных блоков. Магнетронный генератор вдвигается по направляющим в магнетронную систему и крепится гайкой-барашком.

Выпрямитель накала вдвигается по направляющим и крепится невыпадающими винтами. Фидерный выход магнетронного генератора соединен гибким фидером с фазовращателем, установленным на задней стенке шкафа. К фазовращателю присоединен направленный ответвитель с термопарами. Высокочастотный выход передатчика выводится наверх стойки.

Верхний отсек освещается плафонами, выключатель которых установлен на двери шкафа. На панели верхнего отсека в передней части расположен разрядник защиты измерительного прибора и другие элементы. По правой стенке шкафа проходит винипластовый воздуховод, по которому подается забортный воздух для принудительного охлаждения модуляторной лампы и магнетрона.

Для охлаждения подрезающего диода воздух подается по отдельной трубке через изолятор, на котором установлен диод. Кроме направленного обдува отдельных узлов передатчика, весь объем шкафа вентилируется через отверстия в нижнем основании шкафа.

Конструкция блока БВМ-011

Конструктивно блок БМВ–011 (рисунок 3.8 ) собран на типовом шасси. На передней панели установлены предохранители сети 220 В с сигнальными лампочками, измерительные приборы и органы контроля и управления блока.

Выпрямитель стабилизированный +300 В 90 мА смонтирован на типовой откидывающейся субпанели. Элементы коммутации смонтированы на второй субпанели. Элементы выпрямителей напряжений 600 В и выше расположены на откидывающейся изоляционной плате из гетинакса. На задней стенке шасси установлены: высоковольтная розетка Ш1, 30-ножевая колодка Ш3 и 30-гнездовая колодка Ш2, блокировочное устройство.

Конструкция блока БПМ-011

Блок подмодулятора БПМ-011 (рисунок 3.9) собран на типовом шасси. На передней панели установлены два высокочастотных разъема с гравировкой КОНТРОЛЬ ЗАП.ИМПУЛЬСА и КОНТРОЛЬ ВЫХ.ПОДМОД., гнезда для контроля напряжений. Сзади блока на раме установлена 30-контактная колодка Ш2, вилка Ш3, на которую подаются напряжения +1900 В и +600 В, высокочастотный разъем Ш5 для подачи выходных импульсов подмодулятора на модулятор, а также блок-контакт.

Конструкция блока БУВ-011

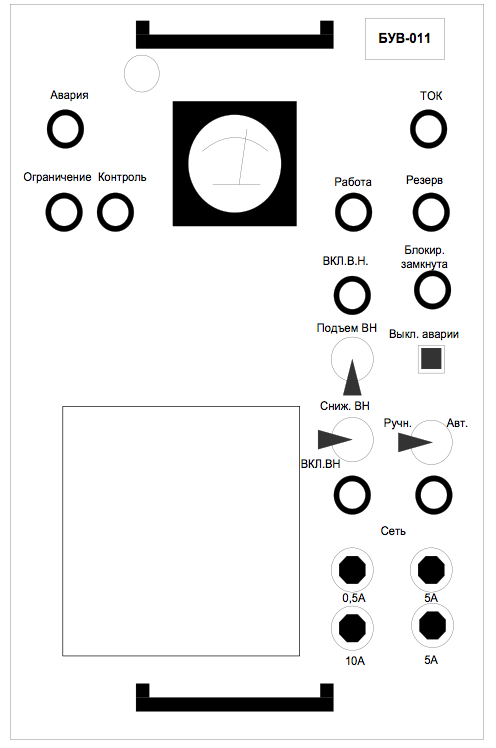

Блок управления выпрямителем (рисунок 3.10) БУВ-011 состоит из 3 субпанелей. На 2 субпанелях, расположенных слева, размещены платы и элементы регулятора высокого напряжения. На панели, находящейся справа, размещены: временная схема, схема контроля по току, схема максимальной защиты, элементы ограничения накала и высокого напряжения, а также тумблер В1 КОНТРОЛЬ–РАБОТА.

На лицевой панели укреплен блок коммутации цепей запуска, накала и управления двигателем. Он представляет собой кулачковый механизм с микропереключателем, приводимый в движение электродвигателем через редуктор, который одновременно вращает прецизионный резистор регулировки высокого напряжения.

На лицевой панели расположены также 3 тумблера: В2 – ВКЛЮЧ ВН; В4–АВТ–РУЧН; В3–ПОДЪЕМ–СНИЖЕН ВН; десять сигнальных лампочек: Л1, Л2 – сигнализирующих о неисправности предохранителей ПР1, ПР2, Л5 – РАБОТА, Л6 – РЕЗЕРВ, Л7 – БЛОКИР ЗАМКНУТА, Л8 – ОГРАНИЧ, Л9 – КОНТР, Л10 – ВЫКЛ АВАРИИ, Л11 – ВКЛЮЧ ВН и Л12 – ТОК ВЫПРЯМИТЕЛЯ 26 кВ. Сзади блока расположены две 30–контактные колодки РП14–30 для подключения к внешним цепям.
