ЭЛЕКТРОПРИВОДЫ ПОВОРОТА ПОЛЯРИЗАЦИОННЫХ РЕШЕТОК АНТЕНН КУРСА И ГЛИССАДЫ

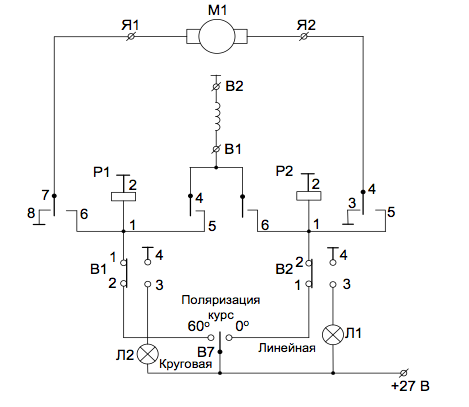

Электроприводы поворота поляризационных решеток предназначены для поворота решеток относительно облучателей антенн на угол от 0° до 60°. В состав электропривода поляризационных решеток входят (рисунок 9.14):

• электродвигатель постоянного тока М1;
• два концевых микровыключателя В1, В2, служащих для ограничения угла поворота от 0° до 60°;
• цепи коммутации.

Управление приводом поворота осуществляется переключателем В7, расположенным на панели ПОУ-П (рисунок 8.7). При установке переключателя В7 в положение ЛИНЕЙНАЯ напряжение +27В через контакты В7, 1,2 В2 подводится к реле Р2. Сработав, Р2 контактами 6,8 подключает +27В к обмотке возбуждения ОВ двигателя М1, а контактами 5,4 – к якорной обмотке (вывод Я2). двигатель начинает поворачивать поляризационную решетку. При достижении заданного угла поворота срабатывает микровыключатель В2. В2 контактами 1,2 разрывает цепь питания двигателя М1, а контактами 3,4 подключает корпус к лампочке Л1, сигнализирующей о виде поляризации (линейная). При установке В7 в положение КРУГОВАЯ схема срабатывает аналогично, но по другой цепи: +27В через контакты В7, 1,2 В1 поступает на Р1, Р1 срабатывает, подключает обмотку возбуждения и якорную обмотку (вывод Я1). двигатель начинает вращаться в противоположную сторону. Далее процессы аналогичны описанным выше.
