ФУНКЦИОНАЛЬНАЯ СХЕМА БЛОКА БРН-011

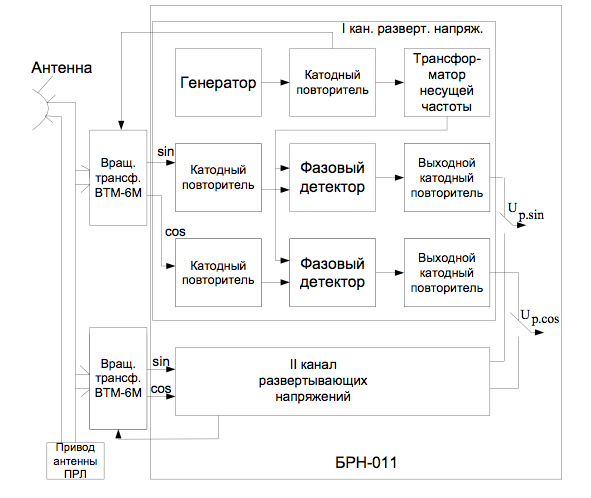

Функциональная схема блока БРН-011 приведена на рисунке 7.26. Из функциональной схемы видно, что блок БРН-011 состоит из двух идентичных каналов развертывающих напряжений. Рассмотрим работу одного из них.

Канал включает в себя генератор синусоидальных колебаний, катодный повторитель, трансформатор несущей частоты, вращающийся трансформатор, фазовые детекторы, а также выходные катодные повторители напряжений развертывания по вертикали и горизонтали.

Напряжение несущей частоты U_возб (3500 Гц) (рисунок 7.4 а) с генератора синусоидальных колебаний поступает через катодный повторитель на обмотку ротора вращающегося трансформатора, а также на трансформатор, а с его выходных обмоток на ФД в качестве коммутаторного (опорного) напряжения.

Так как ротор ВТМ-6М жестко связан с валом привода антенны ДРЛ, то вращающийся трансформатор ВТМ-6М обеспечивает амплитудную модуляцию гармонических колебаний. Амплитуда напряжения изменяется пропорционально синусу U_р.sin и косинусу U_р.cos угла поворота антенны по координате азимут.

Со статорных обмоток ВТМ-6М квадратурные напряжения, пропорциональные по амплитуде синусу и косинусу угла поворота антенны ДРЛ, подаются через катодные повторители на входы фазовых детекторов, на вторые входы которых поступают опорные немодулированные синусоидальные колебания с трансформатора.

Образующиеся на выходе ФД напряжения, изменяющиеся по законам синуса U_p.sin (рисунок 7.4 а) и косинуса U_p.cos угла поворота антенны, через выходные катодные повторители и контакты реле включения резерва поступают на блок БУО-Д ИКО, а также через кабельный ввод КВП-3 транслируются на аппаратуру КДП ВИСП-75. Второй канал построен по аналогичной схеме.
