КОНСТРУКЦИЯ БОСТ-011

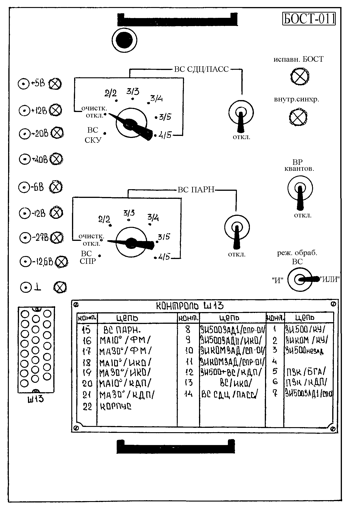

БОСТ-011 собран на типовом шасси, имеет размеры 270х380х631 мм, лицевая панель которого показана на рисунке 5.23. Все узлы и схемы блока выполнены в интегральном исполнении на типовых платах. На передней панели блока имеются контрольные гнезда для выходных импульсных сигналов блока. Сзади в блоке установлены две колодки типа РП14-30, механические фиксаторы, позволяющие фиксировать блок в выдвинутом положении. Все платы имеют одинаковые размеры 200х177 мм, монтаж печатный, односторонний. В платах используются микросхемы 133-й, 109-й, 142-й и 521-й серий. Органы управления на передней панели (рисунке 5.23): два галетных переключателя ВС СДЦ/ПАСС, ВС ПАРН, позволяющие осуществлять выбор различных логик очистки ВС по каналам; тумблер ВС КВАНТОВ. ОТКЛ., отключающий временной квантователь в ПОУ; тумблер РЕЖИМ ОБРАБОТКИ ("И" – "ИЛИ"), позволяющий выбирать логику объединения ВС СДЦ/ПАСС и ПАРН. Светодиод ИСПР.БОСТ светится при работоспособных платах ПОУ, ППНП, ПС-1, ПФ-1. Светодиод ВНУТР СИНХР светится при работе блока в режиме внутренней синхронизации, а светодиоды +5 В, +12 В, +220 В, +40 В, –6 В, –12 В, –27 В, –12,5 В светятся при наличии этих напряжений.

Органы подстройки параметров схем находятся непосредственно на платах:

• ПСТ-95: подстроечный резистор УСТ +5 В (R19);
• ПАК: подстроечный резистор ПОРОГ КВАНТ, (R31);
• ПОУ: подстроечный резистор БЛАНК МЕСТН (R11)–позволяет регулировать длительность бланка действия канала СДЦ (ПАСС), подстроечный резистор БЛАНК СДЦ (R14) – позволяет изменять продолжительность запирания канала ПАРН от 25 до 30 мкс на время излучения передатчика СДЦ.
