КОНСТРУКЦИЯ ЭЛЕМЕНТОВ И УЗЛОВ АФУ ДРЛ

Внешний вид антенны кругового обзора (КО) ДРЛ изображен на рисунке 2.26. Рабочая поверхность отражателя представляет собой сетку с прямоугольными ячейками, образованную пластинами с проволокой, закрепленной на сварном трубчатом каркасе, состоящем из пяти частей, скрепленных друг с другом зажимами. В углах центральной части отражателя закреплены растяжки, образующие ребра четырехгранной пирамиды, несущей на себе трех рупорный облучатель. На краях отражателя установлены антенны подавления. Отражатель шарнирно крепится к основанию антенны. От основания антенны к облучателю подходят элементы жесткого фидерного тракта, к антеннам подавления – гибкие фидеры. Механизм наклона зеркала представляет собой талреп, состоящий из двух ходовых винтов ( с правой и левой резьбой) и гайки. После регулировки гайка стопорится болтом. На центральной части каркаса антенны имеется кронштейн для установки артиллерийского прицела.

рисунок 2.26. Зеркальная антенна ДРЛ-6М2

Привод антенны КО

Привод установлен в специальном отсеке у передней стенки кабины ПРЛС-6М2 (рисунок 2.27) и состоит из червячного редуктора, планетарного редуктора и дисковой фрикционной ступени (рисунок 2.24).

Для удобства эксплуатации на фланце вала имеется азимутальная шкала.

Через полость центрального вала проходят элементы фидерного тракта. Снаружи установлена коробка с уровнями для установки КУНГа на местности.

Для ручного привода антенны КО на свободном конце электродвигателя установлен маховик, закрытый кожухом.

Внутри отсека смонтированы: трехканальный вращающийся переход (см. рисунки 2.7, 2.26), фотомодулятор и механизм установки вращающихся трансформаторов для ИКО ДРЛ. Диск фотомодулятора жестко установлен на центральном валу, а фотомодулятор, содержащий лампу накаливания и два фотоэлемента – на специальном кронштейне. Вращающиеся фидерные переходы расположены вдоль оси центрального вала соосно с ним, крепятся при помощи кронштейна на передней панели кузова КУНГа. Механизм установки вращающихся трансформаторов размещен внизу, связан зубчатой передачей с коаксиальным вращающимся переходом. Для предупреждения обслуживающего персонала о включении привода антенны на стенке отсека установлена сирена.

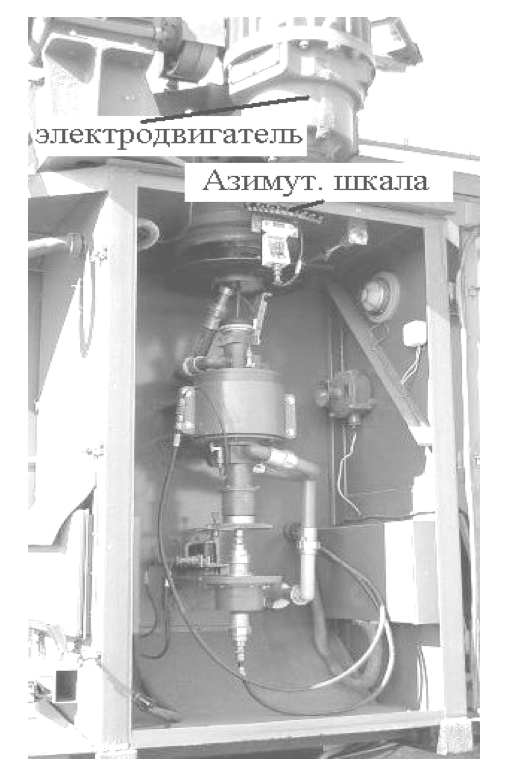

рисунок 2.27. Отсек привода антенны КО
