ПРЕСЕЛЕКТОР

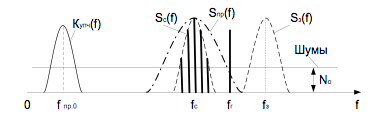

Преселектор предназначен для ограничения спектра шумов, поступающих с блока БВУ-ВЧ, а также для ослабления помехового сигнала зеркального канала (рисунок 4.5, при верхней настройке частоты гетеродина fз = fг + fпр.о) .
Действительно, шумы (спектральная плотность Nо) и помехи (АЧХ Sз(f)) из области частот зеркального канала после преобразования на промежуточную частоту могут иметь такую же мощность, что и шумы, помехи, прошедшие на выход смесителя (на fпр.о ) по основному каналу. Так как шумы, помехи основного и зеркального каналов статистически независимы, то после преобразования происходит сложение их мощностей.
Основные параметры преселектора:
- ширина полосы пропускания – 2Δfпр. = (5,3…6,5) МГц;
- избирательность – не менее 25 дБ;
- КСВ на входе – не более 2.
Преселектор представляет собой одиночный колебательный контур, образованный короткозамкнутым на конце четвертьволновым отрезком коаксиальной линии.

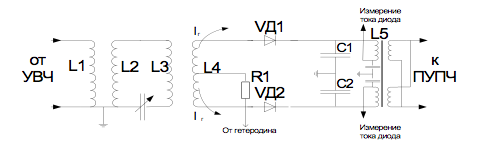

С УВЧ и смесителем преселектор связан с помощью петель связи (L1 и L4). Подбором величины связи обеспечивается согласование в тракте, а следовательно, режим бегущей волны и наилучшая передача мощности сигнала к смесителю.
Конструктивно преселектор выполнен в виде латунного резонатора, внутри которого закреплен полый стержень. Для увеличения добротности резонатора преселектора его внутренняя поверхность покрыта слоем хорошо проводящего антикоррозийного металла, отшлифована и отполирована. Настройка преселектора производится с помощью иглы, погружаемой в полый внутренний стержень со стороны разомкнутого конца линий. Изменение глубины погружения иглы в полый стержень вызывает изменения емкости между стержнем и корпусом, что эквивалентно изменению длины отрезка коаксиальной линии. Перемещение иглы осуществляется механизмом настройки при помощи микрометрического винта, на котором закреплена ручка. Фиксация иглы после настройки на нужную частоту осуществляется цанговым зажимом.
