ОСНОВНЫЕ СВЕДЕНИЯ О ПЕРЕДАЮЩЕМ УСТРОЙСТВЕ ПРЛ-6М2

Передатчик современной РЛС – один из ответственных и сложных элементов станции. От характеристик передатчика (мощности, частоты повторения, нестабильности частоты, несущей частоты, параметров элементной базы) во многом зависят тактические возможности РЛС: дальность действия, точность измерения координат, эксплуатационные характеристики. В ПРЛ-6М2 применяется передатчик некогерентного импульсного типа (рис. 10.1). Главное достоинство такого передатчика – простота исполнения, высокая надежность, невысокая стоимость, недостаток – низкая стабильность частоты.

Подмодулятор (ПМ) обеспечивает формирование запускающих видеоимпульсов по длительности, определяемой режимом работы ПРЛ-6М2, и амплитуде, необходимой для работы модулятора (U_ЗИ = 600…800 В). Модулятор (М) формирует высоковольтный видеоимпульс с амплитудой U_m=26 кВ, обеспечивающий возникновение в магнетронном генераторе (МГ) незатухающих высокочастотных колебаний.

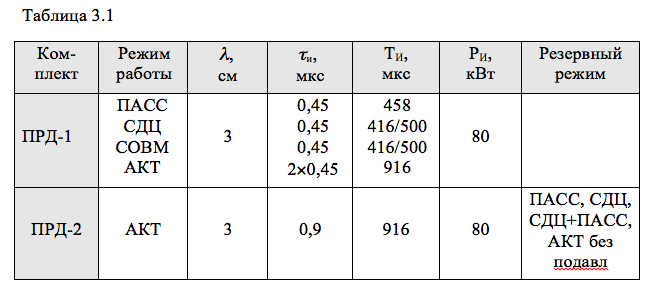

Передающее устройство ПРЛ-6М2 включает 2 передатчика (ПРД-1, ПРД-2), каждый из которых предназначен для формирования мощных радиоимпульсов, параметры которых приведены в таблице 3.1.

Как следует из таблицы 3.1, каждый из передатчиков может работать в режимах ПАСС, СДЦ, СДЦ+ПАСС, АКТ, однако ПРД-2 в активном режиме (с подавлением) формирует одиночный импульс подавления τ_И=0,9 мкс.

При выходе из строя первого передатчика вместо него может использоваться ПРД-2. Частота повторения низкая (НЧП), соотношение τ_И и Т_И в различных режимах ПРЛ-6М2 обеспечивает выполнение равенства

где Q - скважность.

В состав каждого из передатчиков входят блоки:

• БПМ-021 - блок подмодулятора;
• БУВ-021 - блок управления высоковольтным выпрямителем;
• БВМ-021 - блок выпрямителя модулятора;
• СП-01 - стойка передатчика.

Первые три блока образуют стойку управления передатчиком – СУП-021.
