ФУНКЦИОНАЛЬНАЯ СХЕМА БЛОКА БП-134. СХЕМЫ ШАРУ И ДОПУСКОВОГО КОНТРОЛЯ
Блок БП-134 предназначен для запитки накальных, анодных и сеточных цепей приемника БР-009, а также для автоматической регулировки усиления суммарного и разностного каналов приемника. Блок БП-134 в свой состав включает стабилизированные источники постоянного и переменного напряжения, а также субблок ШАРУ. Стабилизированные источники постоянного напряжения выдают следующие напряжения:
- +250 В при токе нагрузки 2400 мА;
- +250 В при токе нагрузки 140 мА;
- +150 В при токе нагрузки 130 мА;
- +150 В при токе нагрузки 230 мА;
- –125 В при токе нагрузки 60 мА;
- +27 В.
Унифицированный стабилизатор переменного напряжения 220 В 400 Гц обеспечивает точность стабилизации при изменении напряжения питающей сети &plusm; 10% не более &plusm; 1,5 В.
Субблок ШАРУ предназначен для автоматической регулировки усиления каналов "разности" и "суммы", допускового контроля усиления приемного устройства. Субблок обеспечивает постоянство коэффициентов усиления каналов "суммы" и "разности" приемного устройства с точностью 15%, сигнализирует об аварии при увеличении или уменьшении входного напряжения на ±30% относительно номинала.
Принцип действия унифицированного стабилизатора переменного напряжения

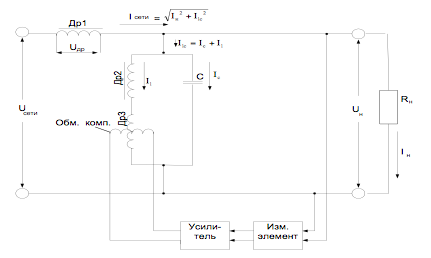

Данный стабилизатор относится к стабилизаторам переменного напряжения компенсационного типа. Функциональная схема стабилизатора приведена на рисунке 4.20. Стабилизация напряжения осуществляется следующим образом. При увеличении напряжения питающей сети или с уменьшением тока нагрузки Iн. напряжение на выходе стабилизатора начнет возрастать. При этом на выходе измерительного элемента появляется сигнал, пропорциональный разности напряжения опорного и напряжения сети, который усиливается усилителем. Нагрузкой усилителя является компенсационная обмотка дросселя Др3. Увеличение напряжения на выходе усилителя приводит к увеличению тока, протекающего через компенсационную обмотку, и увеличению магнитного потока вокруг этой обмотки. Компенсационная обмотка включена таким образом, что протекающий по ней ток создает магнитный поток, уменьшающий суммарный магнитный поток дросселя Др3. Индуктивность дросселя Др3 уменьшается. Дроссели Др2, Др3 и конденсатор С образуют параллельный колебательный контур, настроенный на частоту, большую, чем сетевое напряжение (400Гц). Уменьшение индуктивности колебательного контура приводит к уменьшению его эквивалентного сопротивления, а следовательно, к падению напряжения на нем. Колебательный контур включен параллельно нагрузке, следовательно, напряжение на выходе стабилизатора уменьшается.
При уменьшении напряжения сети процессы регулирования аналогичны, но обеспечивают возрастание напряжения на колебательном контуре и, следовательно, на нагрузке.
Принцип действия ШАРУ по функциональной схеме

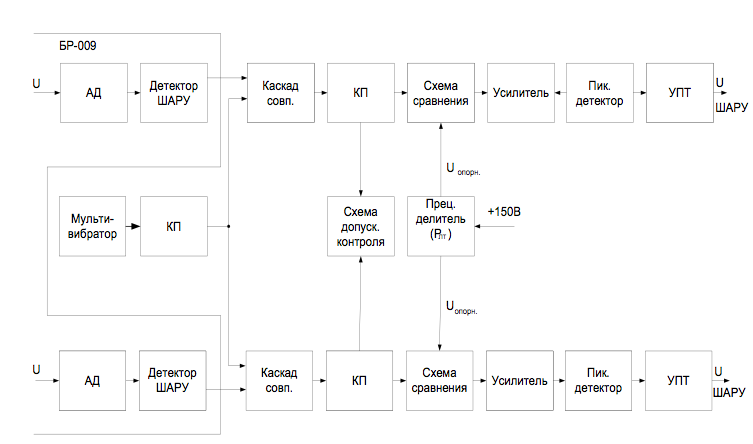

Функциональная схема ШАРУ представлена на рисунке 4.22 Схема ШАРУ состоит из двух идентичных каналов, каждый из которых осуществляет автоматическую регулировку усиления соответствующих УПЧ Σ и УПЧ Δ. Рассмотрим принцип действия схемы ШАРУ.

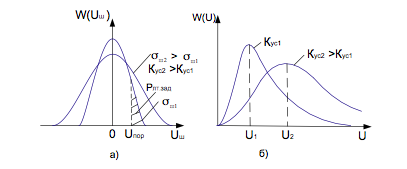

Мгновенное значение напряжения внутренних шумов в приемном тракте определяется его спектральной плотностью и полосой пропускания УПЧ. Будем полагать, что спектральная плотность внутренних шумов в полосе пропускания УПЧ постоянна, а плотность вероятности мгновенных значений W (U) распределена по нормальному закону (рисунок 4.21 а)
где – Uш – мгновенное значение шума; δш- среднее квадратическое значение мгновенных значений внутренних шумов приемника. С выхода УПЧ напряжение шумов подается на амплитудный детектор, который производит выделение огибающей шума. при этом плотность вероятности огибающей подчиняется закону Релея (рисунок 4.21 б)
где δи - среднеквадратическое значение огибающей.
В соответствии с критерием обнаружения Неймана-Пирсона величина вероятности ложной тревоги Рлт≤Рлт.зад. При увеличении мощности шумов или помех на входе приёмника величина Рлт будет увеличиваться. При изменении коэффициента усиления УПЧ также происходят соответствующие изменения как в законах распределения плотностей вероятностей, так и мгновенных значений огибающих (см. рисунок 4.21). Поэтому схема ШАРУ за счёт изменения коэффициентов усиления УПЧΣ и УПЧΔ должна обеспечивать выполнение условия Рлт≤Рлт. зад.
С выходов амплитудных детекторов напряжения огибающих шумов UΣ и UΔ подаются на детекторы ШАРУ, основная задача которых выделить постоянные составляющие огибающих шумов. Постоянные составляющие шумов суммарного и разностного каналов поступают на входы каскадов совпадения, в которых при помощи стробирования формируются импульсы с длительностью и периодом следования стробирующего импульса и амплитудой, равной постоянной составляющей шумов. Стробирующие импульсы вырабатываются мультивибратором, работающим в автоколебательном режиме. Период повторения импульсов 1200 &plusm; 200 мкс, длительность импульсов 60 &plusm; 10 мкс.
Импульсы, выделенные каскадами совпадения, сравниваются с опорными напряжениями, снимаемыми с прецизионного делителя напряжения (задаёт величину Рлт. зад), общего для обоих каналов. С выходов схем сравнения сигналы рассогласования поступают на двухкаскадные усилители и преобразуются после усиления пиковыми детекторами в постоянные регулирующие напряжения.
С выходов усилителей постоянного тока (УПТ) отрицательные регулирующие напряжения поступают соответственно на управляющие сетки УПЧ Σ и УПЧ Δ.
Принцип действия схемы допускового контроля

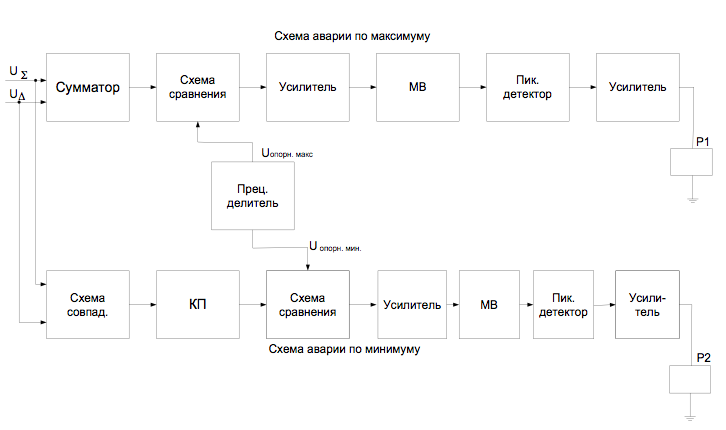

Схема допускового контроля осуществляет допусковой контроль усиления каналов "суммы" и "разности" приемника НПО-65. Данная схема обеспечивает выключение сигнала "Работа" (приёмник отключается) при изменении постоянной составляющей шумов более чем на &plusm;30% относительно номинального значения, пропорционального Рлт.зад. В первом случае, Рлт > (Рлт зад + +0,3РлТ зад) = 1,3Рлт зад, это обусловлено тем, что велика степень искажения полезных кодированных ответных сигналов с самолётного ответчика, во втором случае, Рл т< (Рлт зад – 0,3Рлт зад) = 0,7Рлт зад, это связано, вероятнее всего, с отказом НПО-65. Функциональная схема допускового контроля приведена на рисунке 4.23 и включает в себя схемы аварии по максимуму и минимуму. При превышении амплитуды напряжения постоянной составляющей шумов в любом из каналов более чем на 30% относительно номинального значения срабатывает ждущий мультивибратор (МВ) схемы аварии по максимуму. Вырабатываемые мультивибратором импульсы детектируются пиковым детектором, постоянное отрицательное напряжение с нагрузки пикового детектора запирает лампу Л7 усилителя. В цепь анода лампы усилителя включено реле Р1, которое обесточивается и размыкает контакты реле цепи "Работа". Принцип работы схемы аварии по минимуму аналогичен вышерассмотренному, только в данном случае анализируется возможное уменьшение напряжения постоянной составляющей шумов менее чем на 30% относительно номинального значения.
