ПАНЕЛЬ ИЗМЕРИТЕЛЯ

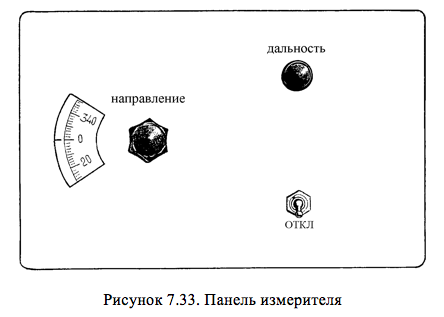

Панель измерителя (ПИ) предназначена для выдачи напряжений, характеризующих дальность и направление вектора-измерителя. На панели измерителя установлены (рисунок 7.33):

• ручка переменного синусно-косинусного резистора НАПРАВЛЕНИЕ с градуированной шкалой от 0 до 3600, предназначенного для изменения постоянных напряжений от +6.3 В до –6.3 В, пропорциональных угловому положению (по азимуту) вектора-измерителя;
• ручка переменного резистора ДАЛЬНОСТЬ, предназначенного для плавного изменения постоянного напряжения от 0 до –6.3 В, пропорционального дальности вектора-измерителя;
• тумблер ОТКЛ измерений.

Для определения направления между двумя любыми точками на экране индикатора оператор вручную перемещает движок потенциометра НАПРАВЛЕНИЕ. Отсчет градусов производится по шкале.

При включении тумблера В1 на ПИ (ОТКЛ) в верхнее положение загораются лампочки подсвета шкалы НАПРАВЛЕНИЕ, при этом на экране индикатора отображается вектор-измеритель.

Для измерения дальности между двумя любыми точками на экране индикатора оператор вручную перемещает движок потенциометра ДАЛЬНОСТЬ. Дальность отображается на экране индикатора в конце вектора-измерителя в километрах трехзначным числом.
