ОСНОВНЫЕ СВЕДЕНИЯ ОБ АППАРАТУРЕ ОТОБРАЖЕНИЯ ПРЛ-6М2

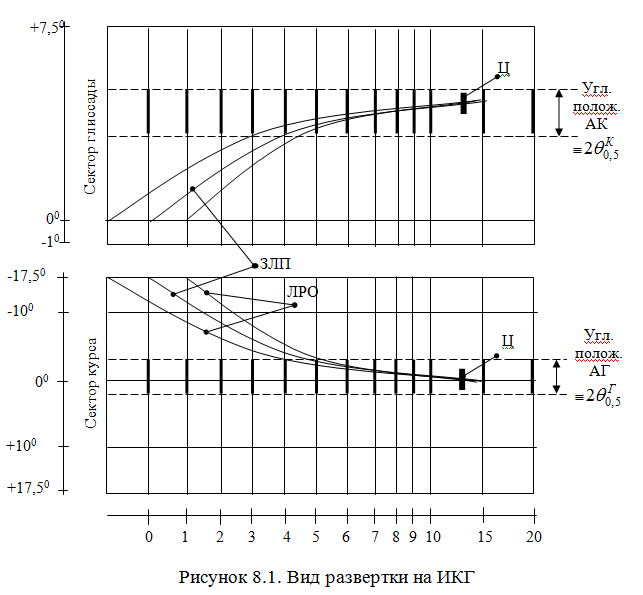

Аппаратура отображения (АО) ПРЛ-6М2 предназначена для отображения радиолокационной и вспомогательной информации на совмещенном ин-дикаторе курса и глиссады (ИКГ) в прямоугольных координатах дальность – угол (рисунок 8.1).
Для повышения безопасности полетов в АО ПРЛ-6М2 электронным способом формируются заданная линия посадки (ЗЛП) и линии равных от-клонений (ЛРО), ограничивающие коридор допустимых отклонений ВС от ЗЛП. В состав АО входят следующие блоки:
совмещенный индикатор курса и глиссады (ИКГ);
блок управления отображением БУО-П;
блок развертывающих напряжений (БРН-021);
датчик развертывания курса;
датчик развертывания глиссады.

Основные технические данные АО ПРЛ-6М2:

индикатор ИКГ имеет два масштаба дальности: 20 км – М20; 40 км – М40;
для увеличения точности отсчета дальности близких целей применена нелинейная по дальности развертка, при которой участок 50% масштаба индикатора по дальности занимает 75% ее длины;
метки дальности отображаются через 1 км до дальности 10 км, а далее – через 5 км;
по угловым координатам на экране ЭЛТ отображаются метки – 10°, 0°, +10° по курсу и –1°, 0°, +7,5° по глиссаде;
в качестве ИКГ используется унифицированный индикатор БИ-45;
на экране индикатора БИ-45 обеспечивается отображение (рисунок 8.1):
- угломерно-дальномерной сетки;
- аналоговой координатной информации первичного и вторичного кана-лов ПРЛ-6М2 в виде яркостных отметок;
- ЗЛП по К и Г, ЛРО, позволяющих руководителю зоны посадки более точно оценивать по метке цели линейные отклонения ВС от расчетной линии планирования;
- метки электронной индикации положения антенны (ЭИПА) К в секторе Г и антенны Г в секторе К путем утолщения масштабных меток дальности.

На рисунке 8.2 приведена структурная схема аппаратуры отображения ПРЛ-6М2.
