ЭЛЕКТРОСТРАНЦИЯ ПЭП-6М2

Передвижная электростанция ПЭП-6М2 («Север») предназначена для электроснабжения РСП-6М2 трехфазным напряжением 220 В 400 Гц.

Состав электростанции:

автоприцеп на шасси МАЗ-520Б;
агрегат электрический дизельный АД-30 (2 шт.):
сетевой преобразователь ВПЛ-30М;
преобразователь ПО-550Ф;
трансформатор АОС-0,5;
селеновый выпрямитель ВСА-10А (2 шт.);
щит управления;
телефонный аппарат ТА-57;
батарея аккумуляторная 6СТЗИ-140 (5 шт.);
устройство отопительно-вентиляционное ОВ-65;
барабаны с кабелями (5 шт.).

Технические характеристики ПЭП-М2:

электростанция вырабатывает переменное трехфазное напряжение 220 В 400 Гц мощностью 30 кВт;
режим работы круглосуточный;
потребляемая мощность при использовании преобразователя ВПЛ-30М - 42 кВт;
расход топлива агрегатов АД-30 -15 кг в час;
при использовании в качестве источника преобразователя ВПЛ-30М входное напряжение 220 В или 380 В 50 Гц .

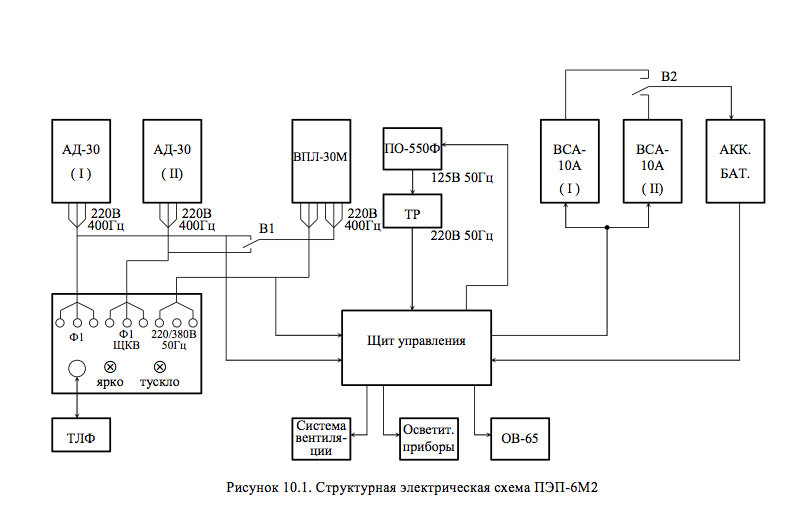

Электростанция представляет собой передвижную установку, транспортируемую тягачом. Электрическая структурная схема приведена на рисунке 10.1.

Основными источниками переменного трехфазного напряжения 220 В 400 Гц являются либо дизель-генераторы типа АД-30 (I или II), либо преобразователь ВПЛ-30М, выходное напряжение которого через переключатель В1 поступает в кабели сетевого питания Ф1 или Ф2 щита кабельного ввода (ШКВ). При этом преобразователь ВПЛ-30М запитывается сетевым напряжением 220 В или 380 В 50 Гц от стационарных источников. Генератор АД-30, преобразователь ВПЛ-30 имеют выходные обмотки, соединенные «звездой» с выведенным нулем. Выходные напряжения АД-30 и ВПЛ-30 могут регулироваться как в автоматическом, так и ручном (оператор) режимах. Автоматические регуляторы обеспечивают поддержание постоянства выходного напряжения как при изменении сетевого напряжения 220 В (380 В) 50 Гц, числа оборотов дизеля АД-30, так и при изменении сопротивления нагрузки. Контроль линейных напряжений и токов в различных фазах АД-30 и ВПЛ-30М выполняется с помощью встроенных вольтметров и амперметров. Правильность чередования фаз выходного напряжения 220 В 400 Гц оценивается по яркости свечения ламп ЯРКО и ТУСКЛО на ЩКВ.

Преобразователь ПО-550Ф обеспечивает преобразование постоянного напряжения, полученного путем выпрямления 220/380 В 50 Гц или 220 В 400 Гц, в переменное напряжение. Это напряжение подается на трансформатор АОС-0,5, на выходе которого получается напряжение 220 В 50 Гц, использующееся во вспомогательной (аварийной) сети.

Аккумуляторная батарея используется для запитки ламп освещения, а также для питания радиостанции в аварийном режиме. Их зарядка выполняется от селеновых выпрямителей ВСА-10А (I или II).

Питание ВСА-10А может производиться как от сети 220 В 400 Гц, так и от внешней сети 220/380 В 50 Гц.

Щит управления выполняет следующие функции: автоматическое переключение приборов освещения от сети 220/380 В 50 Гц на бортовые аккумуляторы или от генераторов АД-30 на аккумуляторы и наоборот; запитку и управление отопительно-вентиляционной установкой ОВ-65, коммутацию напряжений для ПО-550Ф и ВСА-10А от сети 220В/380 В 50 Гц или 220 В 400 Гц.

Подключение телефонного аппарата для связи с аппаратной РЛС выполняется через розетку в щите кабельного ввода.
