ПЛАТА ПОДАВЛЕНИЯ НЕСИНХРОННЫХ ППНП

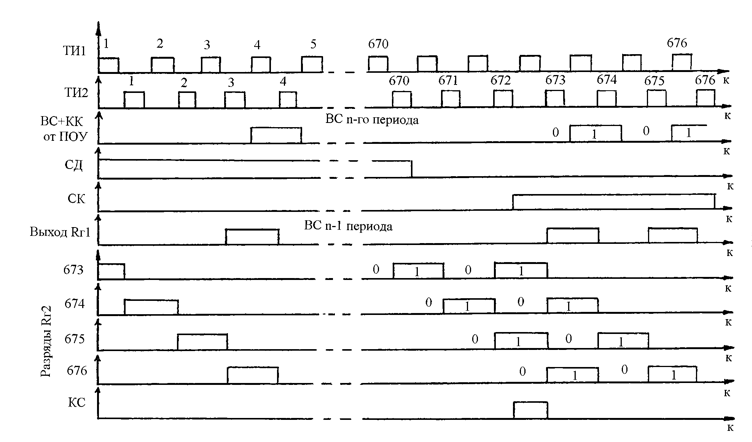

Каждая из плат ППНП обеспечивает задержку ВС на 2 периода повторения, а также выполняет контроль работоспособности плат ПОУ, ППНП, ПФ-1, ПС-1. Функциональная схема ППНП приведена на рисунке 5.19, а временные диаграммы – на рисунке 5.20. В качестве цифровых линий задержки в ППНП применены два 676-разрядных сдвигающих регистра. Квантованный ВС и КК с ПОУ через схему коммутации и формирователь уровня F1 поступают на вход первого разряда RГ1. На все разряды RГ1 и RГ2 через формирователи F2, F3 поступают тактовые импульсы ТИ1 и ТИ2. Во второй плате ППНП ВС поступают сразу на вход F1 с выхода второго регистра первой ППНП. Задержанные квантованные ВС поступают на ПАК. При выходе из строя ВК переключатель на передней панели БОСТ ВР. КВАНТОВ устанавливается в положение Откл. Задержке в ППНП подлежат неквантованные в ПОУ ВС. Совместно с ВС на 673…676 квантах дальности поступает КК 0101. КК используется в схеме контроля для формирования логической "1" – сигнала исправности. Это обеспечивается путем инвертирования сигналов логических "0" и объединение всех четырех "1" в схеме И1. С целью исключения влияния на схему контроля ВС и помех на И1 поступает строб контроля из ПОУ, который разрешает работу И1 только в зоне прихода КК. Контрольный сигнал запускает мультивибратор МВ1, увеличивающий длительность импульсов с 2 мкс до 1 мкс. Импульсы малой скважности МВ1 в пиковом детекторе преобразуются в постоянное напряжение, обеспечивая свечение светодиода ИСПР. БОСТ на передней панели БОСТ.
