ПРИНЦИПИАЛЬНАЯ СХЕМА УПЧ-АП БЛОКА БПЧ-С
УПЧ-АП предназначен для усиления напряжения сигналов промежуточной частоты, подаваемых с выхода смесителя АПЧ, для выдачи фазирующего импульса на когерентный гетеродин и выработки регулирующих напряжений схемы АПЧ магнетрона.
УПЧ-АП имеет следующие основные параметры:
- промежуточная частота fпр.о = 29 МГц;
- ширина полосы пропускания по каналу фазирующего импульса на уровне 0,7 составляет 5 МГц;
- ширина полосы пропускания частотного дискриминатора (детектора), измеренная по максимумам дискриминационной характеристики – 2Δfчд=(6&plusm;0,6)МГц;
- ширина полосы пропускания УПЧ-АП не менее 10 МГц.
Принципиальная схема УПЧ-АП ДРЛ-6М2 представлена в альбоме схем. УПЧ-АП состоит из 5 каскадов усиления промежуточной частоты на лампах Л1-Л5, частотного детектора на лампе Л6 и катодного повторителя на лампе Л7.
Напряжение промежуточной частоты смесителя АПЧ через высокочастотные разъемы Ш1 и Ш2 поступает на первичные обмотки входного контура L1 и L2. Входной контур выполнен на ферритовом тороидальном сердечнике, настроен на fпр.о = 29 МГц и имеет полосу пропускания не менее 14 МГц. К катушкам входного контура подключены цепи измерения постоянной составляющей токов кристаллов Д1 и Д2 балансного смесителя, которые развязаны по промежуточной частоте фильтрами, состоящими из Др1, Др2, Др3, Др4, и С1, С4, С5, С6, С7, С9.
Для получения необходимой полосы пропускания и обеспечения достаточной высокой избирательности первые три каскада УПЧ выполнены по схеме тройки расстроенных каскадов. Два последних каскада настроены на промежуточную частоту 29 МГц.
Анодный контур L5, С12 лампы Л1 настроен на частоту f1, равную 34 МГц, анодный контур L6, С17 лампы Л2 настроен на частоту f2 (24 МГц), а анодные контуры L7, С22 лампы Л3 и L8, С31 лампы Л4 настроены на частоту fпр.о. Настройка анодных контуров первых четырех каскадов производится изменением индуктивностей с помощью латунных сердечников. Резисторы R4, R7, R10, R17, включенные параллельно анодным контурам, служат для расширения полосы пропускания контуров.
С целью устранения паразитной амплитудной модуляции в анодную цепь лампы Л3 включены цепочки ограничения VD1, R12, R13 и VD2, R14, R15, обеспечивающие постоянство напряжений на входе дискриминатора при увеличении сигнала на входе УПЧ более 40 мВ.
Пятый каскад выполнен на лампе Л5 типа 6Ж43П с двумя раздельными анодами. В анод левой половины Л5 включен контур L10, C36, который подбором емкости С36 настраивается на fпр.о = 29 МГц. С этого контура через ВЧ разъемы Ш3 и Ш4 фазирующий импульс поступает на когерентный гетеродин и на блок приемника БПр (в БПФ).
Анодной нагрузкой правой половины лампы Л5 служит контур частотного дискриминатора L9, который совместно с С39, С43, С44, С57, нагрузками двойного диода (Л6) R22, R23, С47, С48 и дросселем Др14 образует схему частотного дискриминатора (ЧД) со связанными контурами. Амплитудная частотная характеристика ЧД приведена на рисунке 4.13.
В случае если частота поступающих на контур колебаний совпадает с частотой настройки контуров ЧД (fпр.о=29 МГц), то на сопротивлениях нагрузки ЧД R22 и R23 создаются падения напряжения с одинаковыми амплитудами, то есть Uн = Uн1 = Uн2 . При fпр < 29 МГц Uн1 > Uн2 , при fпр > 29 МГц Uн1 < Uн2 , где Uн1, Uн2 – положительные напряжения на соответствующих резисторах нагрузки ЧД R22 и R23.

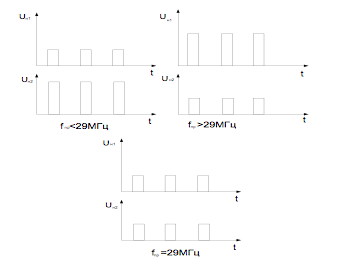

С ЧД выходные напряжения, представляющие собой две последовательности импульсов с различным соотношением амплитуд (рисунок 4.14), через катодный повторитель, собранный на лампе Л7, высокочастотные разъемы Ш5 и Ш6 поступают на блок управления мотором (БУМ).
