КОНСТРУКЦИЯ И РАЗМЕЩЕНИЕ ЭЛЕМЕНТОВ ПЕРЕДАЮЩЕГО УСТРОЙСТВА ПРЛ

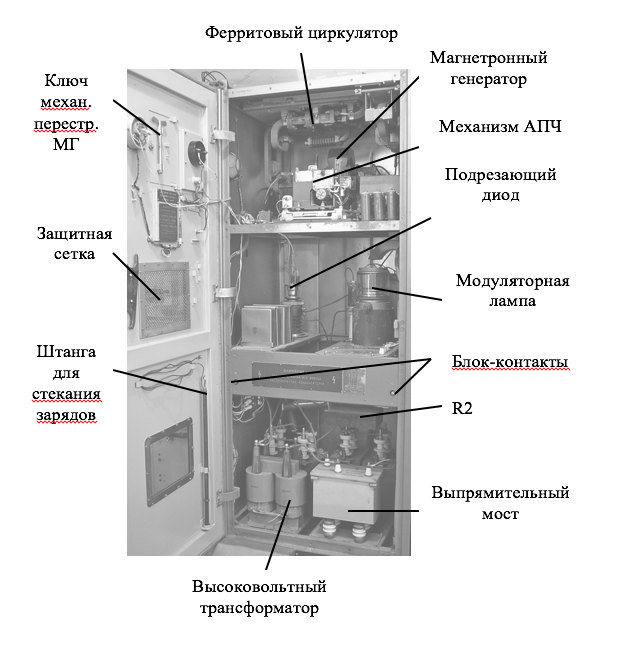

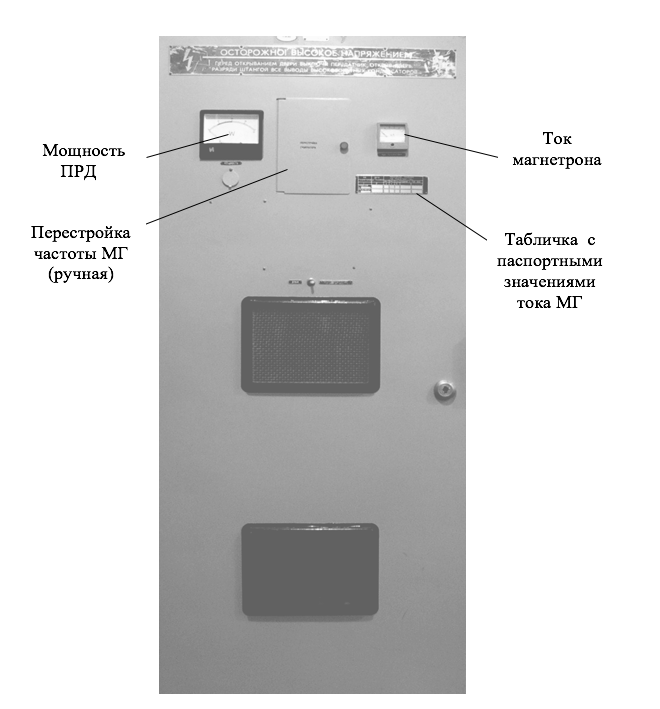

Передающее устройство ПРЛ-6М2 состоит из стойки передатчика СП-02 (рисунки 3107, 10.8) и трех блоков, находящихся в стойке управления передатчиком: БПМ-021, БУВ-021, БВМ-021. Таких передающих устройств два.

БУВ-021 представляет собой блок, собранный на типовом шасси (рисунок 10.9).

На лицевой панели установлены измерительные приборы: ВЫСОКОЕ НАПРЯЖЕНИЕ, ТОК ВЫПРЯМИТЕЛЯ, НАПРЯЖЕНИЕ НАКАЛА МАГНЕТРОНА, а также предохранители 5А, 10А, сигнальная лампочка БЛОКИРОВКА ЗАМКНУТА, тумблеры включения и подъема высокого напряжения, сигнальная лампочка включения высокого напряжения.

На передней панели установлен механизм блока коммутации под крышкой, выступающей за габариты блока. Внутри блока с левой стороны установлены тиристоры на радиаторах и две платы управления высоким напряжением ПУ-2 и ПВ-8. Остальные элементы схемы расположены справа на двух откидных панелях.

БПМ-021 собран также на типовом шасси (рисунок 10.10). На лицевой панели установлены два высокочастотных разъема с гравировкой КОНТРОЛЬ ЗАП.ИМПУЛЬСА и КОНТРОЛЬ ВЫХ.ПОДМОДУЛ., переключатель с гравировкой: РСП-1 – УВД – РСП-2. Внутри блока слева установлена субпанель, на которой расположена часть схемы блока подмодулятора. Справа установлена субпанель с откидывающейся рамой. Подключение блока к стойке выполняется 30-ножевой колодкой и высокочастотным разъемом. Конструкция БВМ-021 (рисунок 10.11) и стойки передатчика были описаны ранее при описании конструкции блоков передающего устройства ДРЛ.
