ФУНКЦИОНАЛЬНАЯ СХЕМА БАК

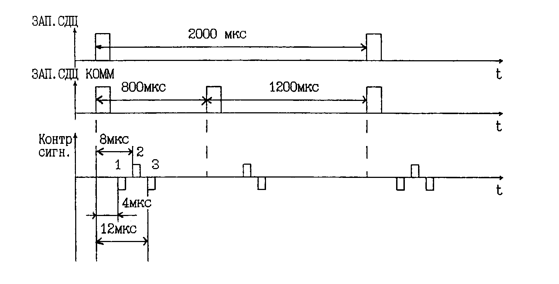

Блок автоматического контроля (БАК) предназначен для формирования контрольных сигналов. Функциональная схема БАК приведена на рисунке 6.14, а временные диаграммы сигналов – на рисунке 6.15.

Структурно БАК состоит из схемы формирования контрольных сигналов и схемы контроля. Первая обеспечивает формирование контрольных сигналов, а вторая вырабатывает сигнал исправного (или неисправного) состояния КУ-01.

Для формирования контрольных сигналов движущейся и неподвижной целей в БАК формируются два вида сигналов: постоянный сигнал и переменный сигнал. Переменный сигнал формируется только в периоде повторения Т_и=800 мкс (первый импульс), а постоянный – во всех периодах повторения (второй и третий импульсы). Переменный сигнал формируется путем задержки импульсов "Запуск СДЦ" в ЛЗ4 на 4 мкс и далее поступает в сумматор СММ. Так как импульсы "Запуск СДЦ" соответствуют нечетным импульсам "Запуск СДЦ КОММ.", то на СММ сигналы движущейся цели поступают через период повторения. Постоянный сигнал (в периоде Т_и=800 мкс) неподвижная цель формируется следующим образом. Импульсы "Запуск СДЦ КОММ." Задерживаются в ЛЗ1, ЛЗ5 на 8 мкс и запускают блокинг-генератор БГ2.

Отрицательные импульсы БГ2 через эмиттерный повторитель ПЭ2 поступают на СММ и в закороченную на конце линию задержки ЛЗ8 на 2 мкс. Отраженный от конца Л38 видеосигнал, задержанный на 4 мкс, также поступает в СМ. время его задержки относительно момента прихода импульсов "Запуск СДЦ" составляет 12 мкс. Выходные сигналы СММ (переменный и постоянный) через усилитель У1, ПЭ6, контакты реле Р4 поступают на выход БАК.

Схема контроля при полностью исправном состоянии КУ-01 формирует сигнал "Работа", который наблюдается в виде светящегося транспаранта на лицевой панели БУ-01. Для этого в КУ-01 используются как сигналы неподвижной, так и движущейся целей, которые последовательно из схемы формирования контрольных сигналов поступают в БУ-011, а далее в БЧК-011. сигнал подвижной цели при исправном КУ-01 пройдет без подавления все блоки и поступит на вход схемы контроля (на вход эмиттерного повторителя ПЭ7). Сигнал неподвижной цели (второй и третий импульсы контрольного сигнала) должен быть полностью подавленным, либо его амплитуда (величина не скомпенсированных остатков не должна превышать 15% от максимальной амплитуды выходного сигнала КУ-01. Переменный сигнал и остатки постоянного через У2, ПЭ4 поступают на полупроводниковые вентили ПВ4, ПВ3, которые управляются по сигналам блокинг-генераторов БГ3, БГ4. БГ4 запускается импульсами "Запуск ПАСС" с Т_и=1000 мкс, но с задержкой на 4 мкс. Эта задержка выполняется в ЛЗ3. Отстробированные в ПВ4 импульсы движущейся цели запускают мультивибратор МВ2, работающий в ждущем режиме. Импульсы МВ2 поступают на ключевой каскад VТ11, нагрузкой которого является реле Р3, через контакты которого проходит сигнал "Работа" в виде постоянного напряжения +27 В на лампу светового табло. БГЗ запускается с задержкой 8 мкс, что обеспечивается задержкой импульсов "Запуск ПАСС" в ЛЗ3, ЛЗ6, ЛЗ7 на 8 мкс. Импульсы БГ3 через ПЭ8 отпирают ПВ3. Если амплитуда не скомпенсированного остатка движущейся цели не превышает 15%, то МВ1 не запускается, реле не срабатывает, пропуская на Р3 сигнал "Работа".

Если КУ-01 функционирует неустойчиво, не скомпенсированные остатки превышают 15%, то по сигналам МВ1 сработает Р2, разорвав цепь прохождения сигнала "Работа". Транспарант светиться не будет, указывая на неисправное состояние КУ-01.

Контрольные сигналы неподвижной цели дополнительно могут формироваться при установке тумблера S1 в положение "Контрольный сигнал". Тогда БГ2 будет запускаться дважды. Вторая пара сигнала неподвижной цели будет смещена по дальности на 8 км.
