ФУНКЦИОНАЛЬНАЯ СХЕМА БЧВ-011
Блок БЧВ-011 предназначен для преобразования двухполярных импульсов БЧК-011 в однополярные, сложения незадержанных и задержанных видеоимпульсов схемы накопителя, выработки управляющих напряжений коэффициентов усиления УПК и УЗК-1 БЧК-011.
Основными элементами БЧВ-011 являются: схема АВУ, видеоусилители ВУ-011, УЗК-1, ВУ-2-011.
Функциональная схема блока БЧВ-011 приведена на рисунке 6.9. Входные сигналы "Видео от БЧК" поступают в видеоусилитель ВУ-2-011, в котором выполняется преобразование двухполярных сигналов от движущихся целей в однополярные, а также усиление не скомпенсированных остатков контрольных сигналов неподвижной цели для схемы АВУ. Необходимость приведения сигналов к одной полярности обусловлена тем, что БОСТ, БУО-Д, БИ-45 (ИКО) обрабатывают и отображают только импульсы положительной полярности. ВУ-011 включает каналы преобразования полярности и усиления не скомпенсированных остатков. Канал преобразования полярности содержит усилитель У1, парафазный усилитель (ПФУ), двухполярный (ДП) выпрямитель, усилители У3, У4 и катодный повторитель КП1, а канал усиления не скомпенсированных остатков – У1, У2, КП2. Преобразование к одной полярности выполняется путем выделения из разнополярных выходных сигналов ПФУ сигналов только одной положительной полярности. Такая селекция достигается применением ДП выпрямителя. С КП1 усиленные однополярные сигналы поступают во второй возбудитель 1 БЧК-011, входящий в схему накопителя. Задержанные в УЛЗ на 1000 мкс радиоимпульсы усиливаются в УЗК-1, детектируются и поступают в ВУ-2-011. В сумматоре ВУ-2-011 выполняется суммирование по амплитуде сигналов прямого (с возбудителя 1) и задержанного на 1000 мкс видеоимпульсов от движущихся целей. Такое суммирование исключает потерю половины полезных сигналов из-за разности периодов повторения запускающих импульсов ИКО и передатчика. Временные диаграммы, поясняющие принцип работы ВУ-2-011, приведены на рисунке 6.10.

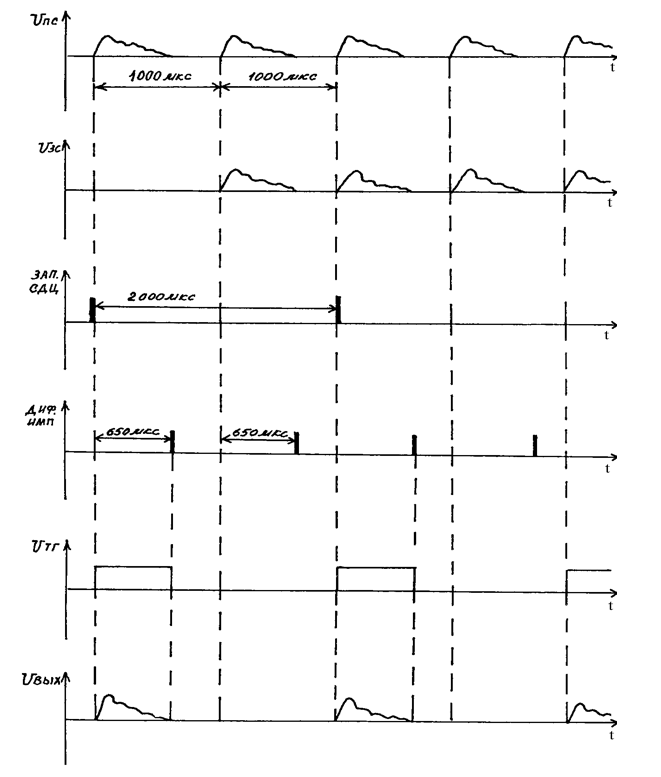

Просуммированные видеосигналы прямого сигнала Uпс и задержанного на 1000 мкс Uзс на выходе сумматора стробируются полупроводниковым вентилем ПВ в течение 650 мкс. Импульс стробирования формируется следующим образом. Триггер (ТГ) запускается как и ИКО с Ти= 2000 мкс импульсами "Запуск СДЦ". Перевод его в нулевое состояние выполняется дифференцированным импульсом, соответствующим срезу импульса строба ГПИ-011. Импульс ТГ через КП4 запирает ПВ, исключая на 650 мкс шунтирование выходных сигналов сумматора. Поэтому его сигналы после усиления в видеоусилителе У6 будут наблюдаться на выходе КПЗ, которые поступают:
- после очистки в БОСТ-011 от НИП и ХИП в аппаратуру отображения;
- в схему автоматического контроля (САК) БАК.
На схему АВУ поступают как контрольные сигналы, так и сигналы от движущихся целей с КП2 ВУ-1-011 через переключатель "В" и контакты реле Р1. Чтобы схема АВУ формировала выходные управляющие напряжения УПК и УЗК-1 только по нескомпенсированным остаткам контрольного сигнала неподвижной цели, в стробирующих каскадах (СК) совпадения 1 и 2 выполняется временная селекция поступающих сигналов (рисунок 6.11).
Импульсы стробирования, смещённые относительно ЗАП.ПАСС на 14 мкс, формируются блокинг-генератором (БГ) стробирования. Задержка импульсов запуска БГ ЗАП. ПАСС в электрической линии задержки (ЭЛЗ) обусловлена задержкой постоянных контрольных импульсов (2-й и 3-й импульсы в любом периоде повторения) в цепях БЧК, БЧВ.
При этом на СК совпадения 1 видеосигналы поступают после инвертирования в усилителе У8. При равных коэффициентах усиления УПК и УЗК-1 нескомпенсированные остатки равны нулю, поэтому никаких изменений в работе АВУ нет. При неравенстве усиления УПК и УЗК-1 на входе АВУ будут нескомпенсированные остатки контрольных сигналов неподвижной цели, полярность которых и амплитуда пропорциональны степени различия усиления. В этом случае на выходах интеграторов будут разнополярные постоянные напряжения, пропорциональные различиям коэффициентов усиления УПК и УЗК-1. Эти напряжения усиливаются в усилителях постоянного тока УПТ1, УПТ2, поступают для регулирования в УПК и УЗК-1 БЧК, компенсируя рассогласование в коэффициентах их усиления.
