ФУНКЦИОНАЛЬНЫЕ СХЕМЫ ПЛАТ УБКУ

Функциональная схема платы синхронизации
Плата синхронизации предназначена для формирования:
импульсов запуска РЛС с вобуляцией периода повторения и возможностью выбора любого сочетания частот повторения из пяти возможных;
управляющих сигналов Fдискр.1, Fдискр.2, Fтакт, обеспечивающих запись информации в линии задержки, построенных на приборах с зарядовой связью, и изменение времени задержки в ПЗС синхронно с изменением выбранных Ти запускающих импульсов;
стробирующих импульсов и контрольных сигналов для проверки работоспособности и настройки аппаратуры блока.
Плата обеспечивает работу блока УБКУ в режимах ДРЛ и ПРЛ. Функциональная схема платы приведена на рисунке 7.7. Рассмотрим работу ПС при формировании трех сигналов: управляющих сигналов для линий задержки плат ЧПК; импульсов запуска ДРЛ ЗИ редкий и ПРЛ ЗИ частый; контрольного сигнала.
Формирование управляющих сигналов для работы ПЗС осуществляется коммутатором ЗАПИСЬ-ХРАНЕНИЕ, счетчиком СТ с числом счета 211, дешифратором кода 1792 схемы формирования импульсов хранения (Fхранен.). При формировании управляющих сигналов Т1 на вход счетчика СТ поочередно проходят через коммутатор ЗАПИСЬ-ХРАНЕНИЕ две последовательности импульсных сигналов. Частота следования импульсов сигнала, проходящего через коммутатор в режиме «Запись» с задающего генератора, остается постоянной во всех пяти возможных периодах повторения и равной 2,5 МГц для режима ДРЛ и 5 МГц для режима ПРЛ. Второй управляющий сигнал проходит через коммутатор в режиме «Хранение».

Он формируется в схеме формирования сигнала хранения Fхранен., представляющей собой счетчик с переменным коэффициентом счета (СПКС). Частота второго управляющего сигнала изменяется в соответствии с изменением периодов повторения. Коммутатор управляется сигналами «Строб записи» и «Строб хранения», поступающими с прямого и инверсного выходов дешифратора кода 1792. Длительность сигнала, проходящего через коммутатор в режиме «Запись», определяется длительностью строба ЗАПИСЬ и составляет 716,8 мкс в режиме ДРЛ и 33858,4 мкс - в режиме ПРЛ. Как только на вход счетчика СТ поступает 1792-й импульс, на прямом выходе дешифратора кода 1792 устанавливается потенциал, запрещающий прохождение импульсов записи частотой 2,5 МГц (5 МГц для ПРЛ) через коммутатор и разрешающий работу схемы формирования Fхранен. второго управляющего сигнала – импульсной последовательности «Строб хранения». Максимальное число счета счетчика СТ равно 211=2048. Тогда с приходом 2048-1792=256-го импульса с выхода СПКС счетчик СТ 211 обнуляется и потенциал, возникающий на прямом выходе дешифратора 1792, разрешает прохождение импульсов записи с задающего генератора на счетчик СТ через коммутатор. Инверсный потенциал ДШ останавливает СПКС, запрещая прохождение импульсов с СПКС через коммутатор. С этого момента начинает формироваться второй период управляющих импульсных сигналов – Т2. Далее цикл повторяется.

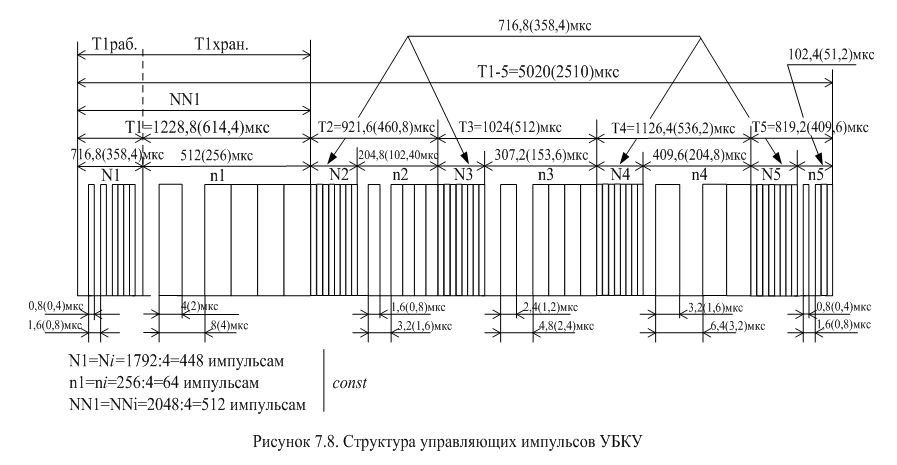

Как видно из схемы ПС, импульсные сигналы «Запись» (Fдискр.1 и «Хранение» (Fдискр.2) снимаются со второго разряда счетчика. Поэтому в ре-жиме «Запись» со второго разряда счетчика будет сниматься последователь-ность импульсов записи, состоящая из 1792:4=448 и импульсов с периодом 1.6 мкс (0,8 для ПРЛ), и общей длительностью 716,8 мкс, а в режиме «Хране-ние» – 64 импульса. Общая же длительность импульсного сигнала хранения может изменяться от периода к периоду повторения ДРЛ (ПРЛ), при одном и том же количестве импульсов в ней, равном 64. Изменение длительности по-следовательности импульсов хранения приведет к изменению периода управляющих сигналов Fдискр.1, Fдискр.2, а также ЗИ редкий, ЗИ частый. Из-менение общей длительности последовательности импульсов хранения осу-ществляется путем изменения периода повторения импульсов в этой после-довательности за счет смены коэффициента счета (деления) СПКС, приводя-щей к изменению частоты следования на выходе СПКС. Структура форми-руемых управляющих импульсных сигналов представлена в таблице 7.2 и на рисунке 7.8. Коэффициент счета СПКС определяется кодом, формируемым счетчиком периодов. Счетчик периодов изменяет свое состояние один раз за период с приходом строба ЗАПИСЬ или дважды за период за счет того, что на счетчик периодов через схему совпадения «И» поступает дополнительный импульс с выхода переключателя ДРЛ/ПРЛ. Это используется для изменения кратности вобуляции. Управление схемой совпадения «И» осуществляется с помощью схемы выбора периода вобуляции, состоящей из дешифратора пе-риода ТВОБ., коммутатора периодов ТВОБ., коммутационного поля. При совпа-дении уровней логической «1» с выхода дешифратора периода ТВОБ. и коммутационного поля (что соответствует отсутствию перемычки на рисунке 7.9) на входах коммутатора ТВОБ. и на его выходе устанавливается уровень логической «1», разрешающий прохождение на вход счетчика периодов одного импульса с выхода переключателя ДРЛ/ПРЛ.

Смена состояния счетчика периодов при подсчете дополнительного им-пульса приводит к изменению кода записываемого в СПКС, а следовательно, и к исключению данного периода из возможного набора периодов повторения.

Функциональная схема платы ЧПК
Основным элементом УБКУ является плата ЧПК (рисунок 7.10).


Назначение элементов схемы:
Ф – фильтр для режекции высокочастотных составляющих спектра ВС;
Д1, Д2 – дискретизаторы (Тд1=Тд2=1/Fдискр1,2=1,6 мкс - период дискретизации ВС, ТД1 сдвинут на ¼ периода относительно ТД2 для компенсации расширения ВС при прохождении ЛЗ на ПЗС);
УПЗК – усилитель-повторитель задержанного канала;
УИЗК – усилитель-инвертор задержанного канала;
УНК – усилитель незадержанного канала;
ДУ – дифференциальный усилитель;
Σ - сумматор (выполняет функцию вычитающего устройства).

Использование двух ЛЗ в УЗ1 и УЗ2 позволяет подавить помеху на FТАКТ, а двухканальная схема, с использованием УЗ1 и УЗ2, расширяет диапазон частот ЧПК (позволяет получить АЧХ ЧПК требуемого вида). Время задержки ВС в плате ЧПК равно периоду повторения ДРЛ-6М2 (ПРЛ-6М2). Изменение времени задержки осуществляется путем изменения периода тактовой синхронизации. Усреднения периода повторения при этом не требуется.

Функциональная схема платы ПВУ-1
Плата выходных устройств (ПВУ-1) предназначена для следующего: формирования сигналов «ЗИ редкий/предзапуск» и «ЗИ частый» с амплитудой не менее 40 В; выделения модуля ВС и усиления его до уровня 8 В; организации совмещенного режима работы амплитудного и фазового каналов (работа блока УБКУ в СОВМ. режиме ПРЛ); индикации работоспособности блока УБКУ.
Функциональная схема ПВУ-1 представлена на рисунке 7.12. Плата может работать совместно с радиоприемным устройством, имеющим двухканальный «квадратурный» выход фазового детектора. При работе с одноканальным приемником (РСП-6М2) ВС с фазового детектора подаются на один вход ПВУ-1, обозначенный ВХОД ВС ФАЗ.Х. После выделения сигналов доплеровской частоты в модульном устройстве А1 ВС поступают в фильтр низких частот ФНЧ АЗ, имеющий частоту среза 370 кГц (для ДРЛ), или ФНЧ А4, частота среза которого (граничная частота) при работе в режиме ПРЛ равна 600 кГц. Фильтры АЗ и А4 настраиваются для подавления остатков сигналов несущей частоты 0,625 МГц для ДРЛ и 1,25 МГц для ПРЛ. Видеоканал амплитудного канала приемника задерживается в линии задержки А14 и поступает на схему селекции – ключ А5.


Задержка необходима для совмещения отметок от целей, приходящих на ПВУ-1 по фазовому и амплитудному каналам.
При работе блока УБКУ в режиме ПРЛ схема селекции А5 подключает к выходным усилителям мощности А6, А7 ВС фазового канала (в режиме СДЦ) или суммарного сигнала от фазового или амплитудного канала (в режиме «СОВМ»). Схема селекции управляется сигналом с выхода формирователя зоны СДЦ А11, что позволяет оперативно изменять протяженность зоны СДЦ. При работе блока УБКУ в режиме ДРЛ схема селекции осуществляет стробирование видеоинформации каждого второго периода повторения ЗИ редкий.
Формирование запускающих импульсов ЗИ редкий и ЗИ частый, усиление их до амплитуды 40 В осуществляется схемами А9 и А10.
Схема контроля работоспособности А13 позволяет проверить работоспособность как плат ЧПК-1, ЧПК-2, так и всего блока УБКУ с выдачей сигналов «Работа» и «Авария» на устройство индикации.
