ОСНОВНЫЕ СВЕДЕНИЯ ОБ АППАРАТУРЕ ЗАЩИТЫ ПРЛ-6М2 ОТ ПАССИВНЫХ ПОМЕХ

Методы и средства защиты от пассивных помех, реализованные в ПРЛ-6М2. Защита ПРЛ-6М2 от различного рода помех основана на комплексном использовании методов и средств защиты от помех (таблица 7.1). В основу всех способов защиты положено какое-либо различие в параметрах полезного сигнала и помехи. Основу методов защиты ПРЛ-6М2 от пассивных помех составляют различные методы селекции, в частности, поляризационная селекция, пространственная селекция, частотная селекция, амплитудная селекция, селекция по Т_и, селекция по τ_и и селекция по доплеровской частоте. Часть методов защиты от помех в ПРЛ-6М2 реализована в блоке БОП, часть - в компенсирующем устройстве КУ-02.

Для защиты любой РЛС от пассивных помех в настоящее время применяются способы, основанные на доплеровской селекции полезных сигналов. К техническим средствам, которые реализуют такие способы, можно отнести системы селекции движущихся целей (СДЦ). Системы СДЦ различных РЛС могут отличаться по принципу построения друг от друга и в соответствии с этим делятся на две группы. К первой группе относятся системы СДЦ, построенные по принципу выделения и накопления сигналов от движущихся целей - фильтровые СДЦ. Ко второй можно отнести системы СДЦ, построенные по принципу режекции и подавления сигналов от неподвижных целей - системы череспериодной компенсации сигналов (ЧПК). Эффективным средством защиты ПРЛ от пассивных помех являются поляризационные решетки. В основу их работы положены различия в поляризационных свойствах полезных сигналов и помех.

Назначение, состав и технические данные КУ-02 Компенсирующее устройство КУ-02 служит для подавления сигналов, отраженных от неподвижных и малоподвижных целей (холмы, здания, гидрометеоры, облака дипольных отражателей и т.п.) и дает возможность наблюдать на экране индикатора только движущиеся цели. Кроме того, КУ-02 формирует запускающие импульсы для синхронизации всего ПРЛ-6М2.

Основные характеристики КУ-02:

период повторения запускающих импульсов – 416/500 мкс;
амплитуда запускающих сигналов – 40 В;
кратность ЧПК – однократная или двухкратная.

КУ-02 состоит из следующих блоков:
БЧВ-021 – блок череспериодной компенсации по видеотракту;
БЧК-021 – блок череспериодной компенсации;
БУ-021 – блок усреднения;
БКИ-021 – блок компенсатора импульсный;
БАК – блок автоматического контроля (БКС – блок контрольного сигнала в новых РСП);
БП-127 – блок питания.
Первые четыре блока размещены в стойке СКУ-02, остальные - в стойке ССФ.

Характеристики видеосигналов:
амплитуда сигналов на входе -2 ±0,3 В;
амплитуда сигналов на выходе – 8 В;
длительность переднего фронта на выходе – не более 0,4 мкс;
величина нескомпенсированного сигнала, измеренная по постоянному контрольному сигналу относительно переменного контрольного сигнала – не более 10%.
Компенсирующее устройство формирует запускающие импульсы ЗИ КОММ. и ЗИ 2180 (F_и=2180 Гц). Амплитуда ЗИ должна быть не менее 40 В, длительность 1 мкс. Питание аппаратуры КУ-02 осуществляется от стабилизированных источников питания +250 В, +150 В, -100 В, +10 В, +6,3 В.

Принцип СДЦ в ПРЛ-6М2

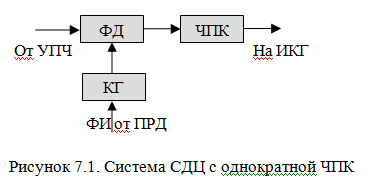

ПРЛ-6М2 в режиме СДЦ функционирует как квазикогерентная РЛС с внутренней когерентностью с системой СДЦ, построенной по принципу однократной ЧПК (двухкратной, при использовании универсального блока компенсирующих устройств (УБКУ). В системе СДЦ ПРЛ-6М2 реали-зованы аналогичные технические решения, характерные для СДЦ ДРЛ-6М2. Вместе с тем работа СДЦ ПРЛ-6М2 происходит при дополнительных требованиях к ней: более жесткие требования по надежной проводке ВС, заходящих на посадку; надежное обнаружение ВС на фоне метеообразований (Рпо>0,9); надежное обнаружение ВС, находящихся в зоне четвертого разворота при выполнении захода на посадку по "коробочке". Упрощенная структура системы СДЦ с однократной ЧПК представлена на рисунке 7.1.

Структурная схема ЧПК с девобуляцией периода повторения импульсов приведена на рисунке 7.2. За счет применения двух линий задержек на (Т_и2-Т_и1)/2 и (Т_и2+Т_и1)/2 (Т_и - период повторения зондирующих импульсов) и коммутатора К, поочередно подключающего к входу вычитающего устройства выход линии задержки, решается задача ЧПК при девобуляции периода повторения. Достоинством такой схемы является ее функциональная простота построения.

Принцип усреднения периода повторения поясняет рисунок 7.3.
