ПРИНЦИПИАЛЬНЫЕ СХЕМЫ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЙ
Учитывая идентичность схемных решений стабилизаторов рассмотрим принципиальную схему стабилизатора 220В 400 Гц (рисунок 4.24).
Стабилизатор напряжения относится к типу компенсационных. В состав исполнительного элемента стабилизатора напряжения входят ненасыщенные (линейные) дроссели Др1, Др2, управляющий дроссель Др3 и конденсаторы С1, С2. Управляющий дроссель Др3 выполнен с внутренней обратной связью и имеет рабочие обмотки 1-2, 3-4, обмотку смещения рабочей точки 5-6 и обмотку управления 7-8. Внутренняя обратная связь осуществляется диодами VД1, VД2, включенными последовательно с рабочими обмотками 1-2, 3-4 дросселя Др3. Усилительным элементом является усилитель постоянного тока, выполненный на составном триоде VТ1, VТ2. Выход усилителя подключен к обмотке управления 7-8 дросселя Др3. Измерительный элемент состоит из выпрямителя, собранного на однополупериодной схеме с емкостным фильтром и источника опорного напряжения на кремниевых стабилитронах VД3…VД6. Выпрямитель собран на диодах VД9, VД10 и имеет Г–образный выходной фильтр, состоящий из резистора R8 и емкости С5. Выпрямитель нагружен на делитель из резисторов R5, R6, R7. Параметры фильтра R8, С5 и делителя R5, R6, R7 выбраны таким образом, чтобы напряжение у этого выпрямителя было бы пропорционально среднему значению выходного напряжения стабилизатора. Выпрямитель питается от вторичных обмоток трансформатора Тр1. Питание усилителя постоянного тока (VТ1, VТ2), источника опорного напряжения VД3…VД6 и обмотки смещения 5-6 дросселя Др3 осуществляется от выпрямителя, собранного по двухполупериодной схеме на плоскостных кремниевых диодах VД7 и VД8. Сглаживание выпрямленного напряжения осуществляется с помощью Г–образного фильтра (резистор R4 и емкость С4). Этот выпрямитель также питается от вторичных обмоток трансформатора Тр1. Резистор R2 и емкость С3 служат для повышения динамической устойчивости стабилизатора напряжения. Установка величины выходного напряжения осуществляется переменным резистором R6 УСТАНОВКА220В. При этом смещается положение исходной рабочей точки (ИРТ) на характеристике полного сопротивления Z(ω) колебательного контура, образованного ДР2, ДР3, С1, С2 (рисунок 4.25 ).

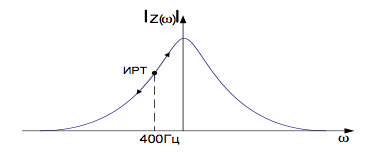

При отклонении сетевого напряжения от номинального значения изменяется выходное напряжение, изменяется индуктивность дросселя Др3, сопротивление колебательного контура. Так как колебательный контур подключен параллельно к нагрузке, то это ведет к изменению выходного напряжения стабилизатора таким образом, чтобы оно оставалось постоянным.
