ФУНКЦИОНАЛЬНАЯ СХЕМА БЛОКА БПМ-011
Блок подмодулятора предназначен для формирования положительных импульсов с амплитудой 800…900 В и длительностью, определяемой режимом работы передатчика. Параметры импульсов подмодулятора в различных режимах работы передатчика приведены в таблице 3.3.

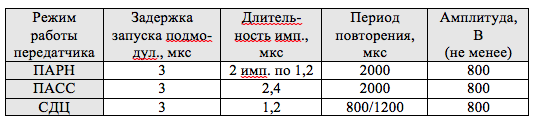

Таблица 3.3
Период повторения импульсов подмодулятора определяется периодом повторения синхронизирующих импульсов, поступающих с блока БОСТ-011.
В ПАРН режиме подмодулятор в каждом периоде повторения формирует два импульса с кодовым интервалом 9,4 мкс либо 14 мкс. Блок подмодулятора включает следующие элементы (рисунок 3.3): катодный повторитель, блокинг-генератор с каскадом параллельного запуска, шифратор, смесительный каскад, дифференцирующий каскад, видеоусилитель, оконечный блокинг-генератор, выходной импульсный трансформатор.
В режиме работы передатчика ПАСС положительные синхронизирующие импульсы (СИ) амплитудой не менее 45 В и длительностью 1,5 мкс от блока БОСТ-011 поступают на катодный повторитель, который служит для развязки входа подмодулятора с цепью запуска БОСТ. С выхода катодного повторителя положительные импульсы через линию задержки Лз1 (в последних выпусках РСП отсутствует) подаются на вход блокинг-генератора с каскадом параллельного запуска.
Задержка импульсов линий задержки Лз1 на 2,7 мкс необходима для согласования начала генерирования магнетронного генератора с началом рабочего участка развертки индикаторного устройства. Каскад параллельного запуска предотвращает влияние блокинг-генератора на предшествующую цепь. Блокинг-генератор работает в режиме автоколебаний с синхронизацией входными импульсами. Основное назначение входного блокинг-генератора состоит в защите высоковольтного выпрямителя модулятора от перегрева и выхода из строя в случае пропадания входного импульса синхронизации от БОСТ. В этом случае блокинг-генератор переходит в автоколебательный режим, и его импульсы с периодом повторения, превышающим значение рабочего периода с БОСТ, обеспечивают нормальный энергетический режим модулятора, высоковольтного выпрямителя и магнетронного генератора. В противном случае это могло бы привести к перегреву элементов высоковольтного выпрямителя, модулятора и магнетронного генератора. Импульсы с выхода блокинг-генератора через смеситель подаются на дифференцирующий каскад, где укорачиваются до длительности τи=0,2 мкс и после усиления в видеоусилителе до амплитуды 230 В подаются на запуск выходного блокинг-генератора, который и задает необходимую длительность выходных импульсов в режиме ПАСС (τи=2,4 мкс). Выходные импульсы подмодулятора снимаются со вторичной обработки импульсного трансформатора Тр5, включенного в анодную цепь ламп Л6 и Л7 блокинг-генератора. Импульсный трансформатор обеспечивает повышение напряжения (до 800…900 В) выходных импульсов и согласование выхода подмодулятора с модулятором.
В режиме работы передатчика ПАРН на входы смесителя поступает пара импульсов: первый не задержанный – с выхода блокинг-генератора (лампа Л2) и второй задержанный – с выхода шифратора. Таким образом, с выхода смесителя снимается пара импульсов длительностью равной 1,0 мкс с кодовым интервалом между ними, определяемым шифратором. После смесителя эти импульсы проходят аналогичную обработку, что и одиночный импульс. Выходной блокинг-генератор в этом случае формирует пару импульсов с длительностью 1,2 мкс. Это обеспечивается за счёт переключения формирующих цепочек блокинг-генератора.

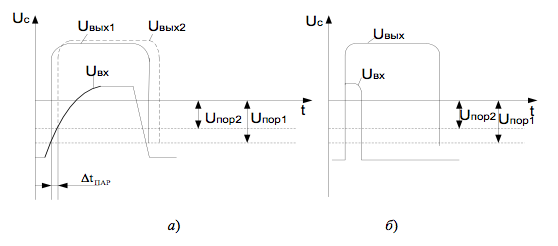

При работе передатчика в режиме СДЦ выходной блокинг-генератор вырабатывает одиночные импульсы с длительностью 1,2 мкс. Наличие в подмодуляторе дифференцирующего каскада обязано режиму работы СДЦ. В этом режиме работы крайне нежелательны даже незначительные случайные изменения периода следования импульсов. Изменения Ти могут нарушить работу схемы ЧПК в КУ-01. Такая задержка может быть обусловлена "блужданием" порогового (запирающего) напряжения выходного блокинг-генератора Uпор. и пологим фронтом входных импульсов (рисунок 3.4 а).
Если обеспечить крутой фронт входного импульса (рисунок 3.4 б), то даже блуждание Uпор. не приведет к паразитной Δtпар. задержке момента запуска выходного блокинг-генератора. Таким образом, за счет укорочения импульсов дифференцирующим каскадом достигается необходимое увеличение крутизны фронта импульсов запуска и стабильности периода следования импульсов.
