СТРУКТУРНАЯ СХЕМА И ПРИНЦИП РАБОТЫ АФУ ДРЛ-6М2

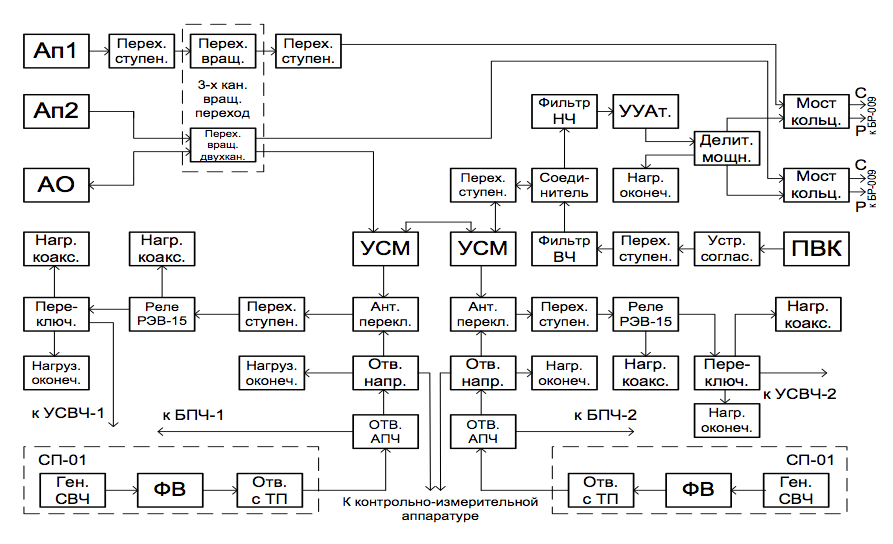

Структурная схема АФУ ДРЛ-6М2 приведена на рисунке 2.1. При работе приемопередающего тракта АФУ на передачу энергия генератора СВЧ первичного канала через фазовращатель, ответвитель с термопарами, ответвитель автоматической подстроки частоты (АПЧ), направленный ответвитель, антенный переключатель поступает на устройство сложения мощностей (УСМ), где объединяется с энергией второго генератора СВЧ и передатчика ПВК. С выхода УСМ энергия передается через трехканальный вращающийся переход на основную антенну ДРЛ и излучается в пространство. В АКТ режиме радиоимпульсы ПВК в УСМ поступают через согласующее устройство, переход ступенчатый, фильтр ВЧ, соединитель, переход ступенчатый. Фазовращатель обеспечивает передачу СВЧ энергии от генератора СВЧ к антенне в режиме бегущих волн, а ответвитель с термопарами - встроенный контроль проходящей импульсной мощности генератора. Контроль настройки фидерного тракта в режим бегущих волн выполняется по огибающей ослабленных зондирующих импульсов на выходе детекторной секции, подключаемой вместо оконечной нагрузки направленного ответвителя. Импульс на осциллографе должен быть высокой прямоугольности. Антенный переключатель подключает в режиме передачи к антенне генератор СВЧ, а в режиме приёма – вход приёмного устройства.
Отраженный от цели сигнал, сигнал самолетного ответчика принимаются основной антенной ДРЛ и через трехканальный вращающийся переход поступают на УСМ. В УСМ они распределяются по частотному признаку между приемными трактами первичных и вторичного каналов. Сигнал, отраженный от цели, через антенный переключатель, ступенчатый переход, реле РЭВ-15, переключатель поступает на приемник первичного канала (через усилитель сверхвысоких частот (УСВЧ)).
Сигнал самолетного ответчика через двухканальный вращающийся переход, УСМ, ступенчатый переход, соединитель, фильтр НЧ, устройство управляемого (УУА) аттенюатора поступает на делитель мощности, а с него на кольцевые мосты, куда также поступают сигналы с антенн подавления. Причем с одной антенны подавления сигнал проходит через двухканальный вращающийся переход. сигнал с другой антенны подавления на кольцевой мост проходит через два перехода ступенчатых, переход вращающийся. С кольцевых мостов суммарный (С) и разностный (Р) сигналы поступают на приемники вторичного канала БР-009.Такое преобразование необходимо для реализации амплитудно - фазового метода подавления ложных ответных сигналов, принятых по боковым лепесткам.
Реле РЭВ-15 срабатывает через 20 секунд после подъёма высокого напряжения в высоковольтном выпрямител.
Этого времени достаточно для стабилизации частоты в магнетронном генераторе с помощью схемы АПЧ. Переключатель создаёт дополнительную защиту УСВЧ от мощных сигналов передатчика, которые могут просочиться через антенный переключатель. Фильтры НЧ и ВЧ выполняют функцию антенного переключателя во вторичном канале: не пропускают зондирующие сигналы ПВК на вход БР-009, а ответные сигналы на вход ПВК.
Устройство управляемого аттенюатора ослабляет ответные сигналы таким образом, чтобы исключить ввод НПО в режим насыщения, тем самым создаются условия для выполнения условия согласования динамических диапазонов.
