ПАНЕЛЬ УПРАВЛЕНИЯ ФОРМУЛЯРАМИ

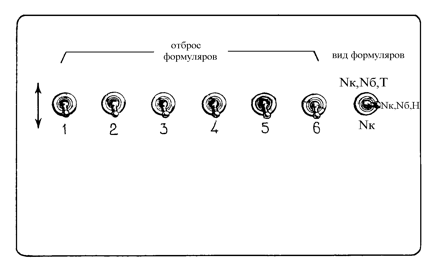

Панель управления формулярами (ПУФ) предназначена для выбора вида формуляров, отображаемых на экране индикатора, а также для отброса любого из шести формуляров вверх или вниз на 5-7 мм (рисунок 7.27). ПУФ включает в себя 14 делителей напряжения и 7 тумблеров. Выходные сигналы с ПУФ снимаются в виде потенциалов, соответствующих выходным уровням напряжений микросхем серии 133.

Вид отображаемых формуляров определяется положением тумблера В1. в верхнем положении В1 в состав формуляра входят номер канала, номер борта и высота с точностью до десятков метров.

В верхнем положении тумблера В1 формуляр состоит из номера канала, номера борта и числа, показывающего запас топлива в процентах. В нижнем положении тумблера В1 формуляр состоит только из номера канала. Отброс любого из шести формуляров верх или вниз осуществляется переводом тумблеров В2-В7 (↕) в соответствующее положение.
