КОНСТРУКЦИЯ БЛОКОВ АО ПРЛ-6М2

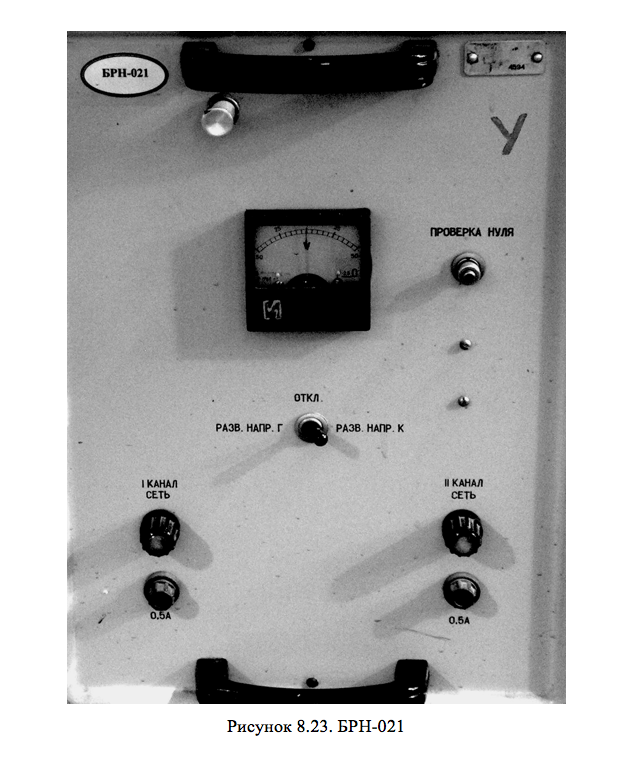

Блок развертывающих напряжений (рисунок 8.23) построен по схеме каркасной конструкции. Структурно БРН-021 включает 2 канала формирования развертывающих напряжений. На лицевой части блока расположены электроизмерительный прибор для контроля амплитуд развертывающих напряжений К и Г, индикаторные лампы выбранных в работу каналов (I канал, II канал), предохранители блоков питания. С помощью тумблера выбираются контролируемые напряжения - разв. Напр. К и разв. Напр. Г.

На лицевой панели блока БУО-П (рисунок 8.24) под крышкой расположены: • переключатель выбора масштабов; • регулировочные шлицы потенциометров: • яркости меток дальности; • яркости меток линий посадки; • смещения начала развертки по координате X (дальность); • амплитуды развертки по координате X (дальность); • смещения секторов развертки по координате У (К,Г); • амплитуды разверток по координате У (К,Г).

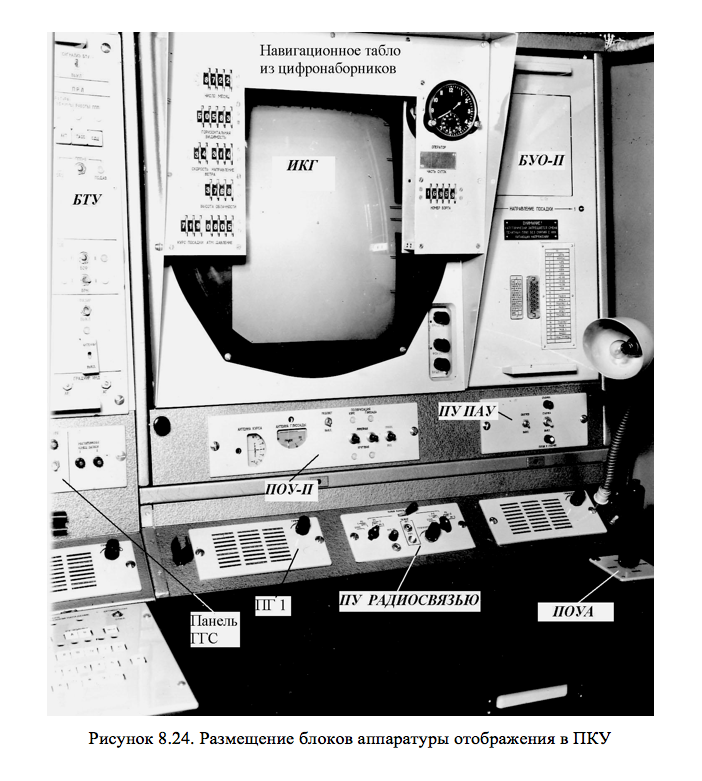

блок БИ-45 (индикатор курса и глиссады) размещён в средней части пульта контроля и управления (рисунок 8.24). На переднюю панель индикатора вынесены шлицы потенциометров оперативной регулировки: ЯРКОСТЬ, ФОКУС, ВИДЕО-1. Регулировки полуоперативного управления установлены в верхней части БИ-45: ЦЕНТР X, ЦЕНТР Y, РАЗМЕР X1, РАЗМЕР X2, РАЗМЕР X3, РАЗМЕР Y1, РАЗМЕР Y2, РАЗМЕР Y3, ВИДЕО–2, ВИДЕО–3, КОР. ЯРКОСТИ.
