КОНСТРУКЦИЯ ПРИЕМНИКА ВТОРИЧНОГО КАНАЛА ДРЛ-6М2

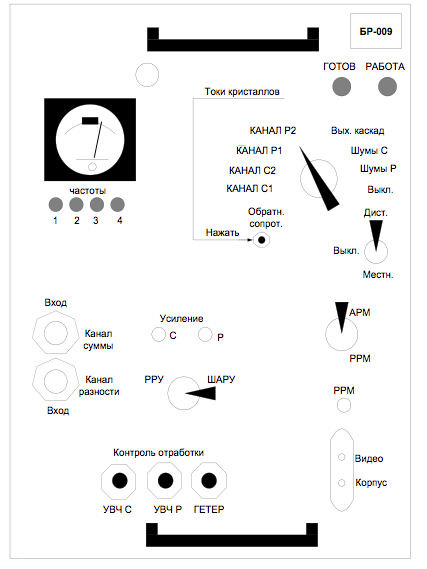

Блок БР-009 смонтирован на типовом шасси (рисунок 4.26). Каркас шасси делит блок по вертикали на две равные части. Слева (со стороны лицевой панели) размещены накальные трансформаторы, переключатель частот настройки БР-009, субблоки УПЧ-С и УПЧ-Р, фазовый детектор. Справа размещены УВЧ-С, УВЧ-Р, панель с реле, гетеродин, видеоблок.

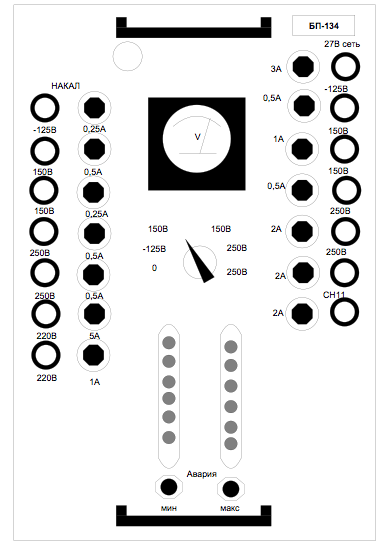

На лицевой панели сверху установлены сигнальные лампочки ГОТОВ и РАБОТА, контрольно-измерительный прибор с переключателем (В3) и кнопкой ОБРАТНОЕ СОПРОТИВЛЕНИЕ. Правее кнопки размещен переключатель рода работ ДИСТАНЦ–МЕСТН–ВЫКЛ. Под прибором расположены четыре лампочки, сигнализирующие о выбранной частоте приемного устройства. Ниже расположены два потенциометра регулировки усиления "УПЧ-С" и "УПЧ-Р" с переключателем "РРУ–ШАРУ". Правее расположен переключатель "РРМ–АРМ" с потенциометром ручной регулировки мощности гетеродина "РРМ". В нижнем ряду расположены три кнопки контроля отработки механизмов перестройки "УВЧ-Р", гетеродин. Слева внизу установлены высокочастотные разъемы под кабель РК-3 ВХОД КАНАЛ СУММЫ и ВХОД КАНАЛ РАЗНОСТИ. Конструктивно блок питания БП-134 выполнен на типовом шасси (рисунок 4.27). На передней панели блока расположены: вольтметр с переключателем, предохранители и неоновые лампочки к ним, сигнальная лампочка и предохранитель сети 27 В, контрольные гнезда и две кнопки для проверки работоспособности субблока ШАРУ. На раме с левой стороны расположены: субблок ШАРУ, выпрямитель 240 В 150 мА.

На боковой вертикальной стенке размещены стабилизатор напряжения унифицированный, реле Р1, Р2 и два трансформатора Тр1, Тр2. На правой стороне размещены остальные выпрямители и стабилизаторы напряжения.
