КОНСТРУКЦИЯ КУ-01

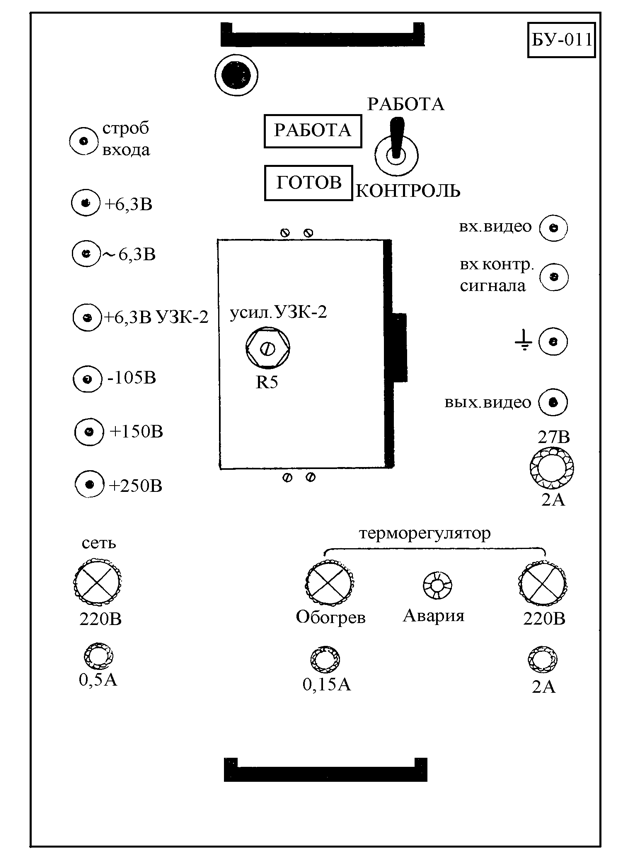

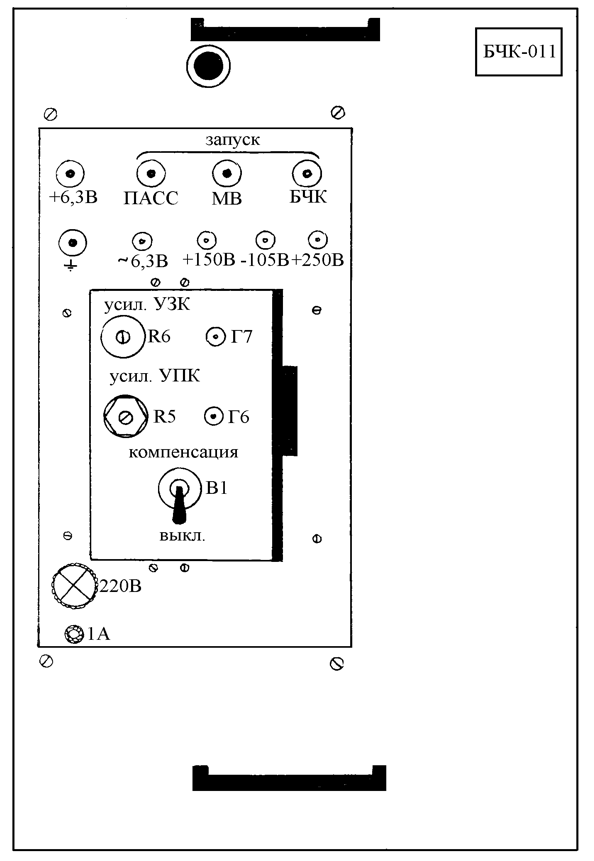

Блоки КУ-01 конструктивно размещены в двух стойках: БЧВ-011, БКИ-011, БЧК-011, БУ-011 – в стойке компенсирующего устройства (СКУ-01), БАК и БП-127 – в стойках выпрямителей приемника (СВП-01). Размеры блоков соответствуют типовым, размещены на выдвигающихся из стоек шасси с фиксаторами. Передние панели блоков приведены на рисунках 6.16, 6.17, 6.18, 6.19, 6.20. На передние панели блоков выведены для контроля как питающие напряжения, так и наиболее важные видеосигналы, держатели предохранителей с лампочками индикации. В технологических люках блоков размещаются наиболее важные регулировки, используемые при подстройке параметров КУ-01. Например, на БЧВ-011 R39 – БАЛАНС УПТ схемы АВУ, на БЧК-011 R5 – УСИЛЕНИЕ УПК, R6 – УСИЛЕНИЕ УЗК, тумблер КОМПЕНСАЦИЯ обеспечивает включение череспериодной компенсации сигналов, на БУ-011 R5 – УСИЛЕНИЕ УЗК-2 тумблер на два положения РАБОТА-КОНТРОЛЬ, индикаторные лампы РАБОТА и КОНТРОЛЬ, на БАК – тумблер включения подачи в аппаратуру отображения контрольного сигнала. Ряд органов управления и регулировок размещается внутри блоков. Например, в БЧВ-011 – тумблер АВУ, обеспечивающий включение схемы АВУ в работу. Ультразвуковые линии задержки (УЛЗ) выполнены из магниевых сплавов с рифленой поверхностью, размещаются в термостатированных контейнерах из алюминиевого сплава. Работа термостата, выход его из строя индицируется на БУ-011 с помощью ламп ОБОГРЕВ и АВАРИЯ. Периодическое загорание первой свидетельствует о моментах установки под ток обогревающих элементов термостатов. Контроль величины питающих напряжений на БП-127 выполняются с помощью стрелочного прибора и галетного переключателя на передней панели блока.
