СОСТАВ И РАЗМЕЩЕНИЕ БЛОКОВ ДРЛ-6М2

В состав аппаратуры радиолокационной системы РСП-6М2 входят:

1.Посадочная радиолокационная станция ПРЛС-6М2 , размещаемая в КУНГ-1М и включающая в себя:

  • посадочный радиолокатор ПРЛ-6М2;
  • диспетчерский радиолокатор ДРЛ-6М2;
  • двухканальный автоматический УКВ - ДМВ радиопеленгатор Е-519 (АРП-11);
  • устройство управления радиостанциями Р-863;
  • устройство проводной громкоговорящей связи с аппаратурой магнитной записи радиообмена (два магнитофона МН-61Н);

2.Передвижная автономная электростанция ПЭП-6М2 (рисунок 1.5), в КУНГе которой размещаются:

  • энергетические установки ВПЛ-30 и АД-30 (два);
  • три радиостанции Р-863;
  • высокочастотное устройство радиопеленгатора Е-519;
  • запасное имущество (индивидуальный комплект ЗИП);
  • комплект соединительных кабелей.

3.Транспортные тягачи КРАЗ-255Б (рисунок 1.6) с укладкой антенных устройств и другого имущества.

Рисунок 1.5. КУНГ с ПЭП-6М на позиции

Рисунок 1.6. РСП-6М2 на марше

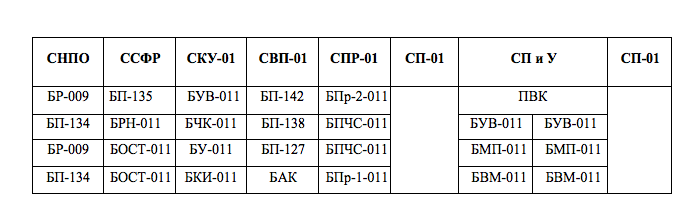

Блоки диспетчерского радиолокатора конструктивно размещены в стойках (рисунок 1.7).

Стойка наземных приемников ответчика (СНПО-01) включает блоки приемных устройств вторичного канала ДРЛ НПО-65 (БР-009 и БП-134).

Стойка синхронизации, формирования и развертки (ССФР-01) включает:

  • БРН-011 - блок развертывающих напряжений;
  • БОСТ-011 - блок обработки, синхронизации и трансляции;
  • БП-135 - блок питания.

В стойке компенсирующего устройства (СКУ-01) размещены:

  • БЧВ-011 - блок череспериодного вычитания;
  • БЧК-011 - блок череспериодной компенсации;
  • БУ-011 - блок усреднения;
  • БКИ-011 - блок компенсатора импульсный.

В стойке выпрямителей приемника (СВП-01) размещены:

  • БП-142 - блок питания;
  • БП-138 - блок питания;
  • БП-127 - блок питания;
  • БАК - блок автоматического контроля.

В стойке приемника (СПР-01) размещены:

  • БПр-011 - блок приемника пассивного канала;
  • БПЧ-С - блок подстройки частоты.

В стойке передатчиков и управления (СП и У) размещаются:

  • БУВ-011 – блок управления выпрямителем;
  • БПМ-011 – блок подмодулятора;
  • БВМ-011 – блок выпрямителя модулятора;
  • ПВК – передатчик вторичного канала.

В стойке передатчика СП-01 размещены устройства:

  • генератор СВЧ – магнетрон;
  • выпрямитель накала магнетрона;
  • модулятор;
  • выпрямитель 26 кВ;
  • измерительная секция.

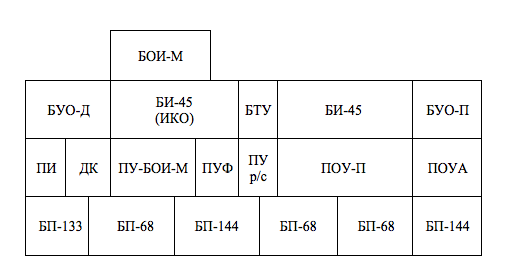

Пульт контроля и управления (ПКУ) можно разделить на две части: посадочную и диспетчерскую. В состав диспетчерской части входят следующие основные блоки (рисунки 1.8):

  • БОИ-М - блок обработки информации;
  • БУО-Д - блок управления отображением ДРЛ-6М2;
  • БИ-45 - блок индикатора кругового обзора;
  • БТУ - бок технического управления;
  • БП-144 - блок питания;
  • ПУФ - панель управления формулярами;
  • ПИ - панель измерителя;
  • ДК - датчик координат;
  • ПУ-БОИ-М - пульт управления блоком БОИ-М;
  • ПУ р/с - пульты управления средствами связи, пеленгации и объективного контроля.

    В состав посадочной части входят: БИ-45- индикатор (курса и глиссады (ИКГ)); ПОУА- пульт оперативного управления антеннами ПРЛ-6М2; ПОУ-П- пульт оперативного управления (поляризационными решётками); БУО-П - блок управления отображением ПРЛ-6М2; пульт управления фоторегистрирующим устройством ПАУ-476.

В состав ДРЛ-6М2 входят также антенна кругового обзора, фидерный ВЧ тракт и привод антенны кругового обзора.

Передача и прием сигналов в ДРЛ-6М2 обеспечиваются с помощью следующих антенн:

  • основной антенны зеркального типа;
  • двух антенн подавления;

В зависимости от условий местности РСП-6М2 устанавливается слева или справа от ВПП (рисунок 1.10). Допускается развертывание на позиции двух и более РСП без затенения зон обзора ДРЛ в секторах прохождения основных контролируемых маршрутов полета в районе аэродрома элементами неработающей системы.

Рисунок 1.7. Стойка ДРЛ-6М2

Рисунок 1.8. Пульт контроля и управления

Выбранное для размещения объектов РСП-6М2 место должно представлять собой ровную площадку размером 10х10 м и иметь твердый грунт. Расстояние от прицепа с электростанцией ПЭП-6М2 до внешнего источника питания 380/220 В 50 Гц не должно превышать 50 м. Для правильного ориентирования антенн ПРЛ-6М2 относительно ВПП ось блока привода устанавливается перпендикулярно ВПП. Станция ПРЛС-6М2 устанавливается на расстоянии от 150 до 200 м слева или справа от оси ВПП. Антенны автоматического радиопеленгатора Е-519 (АРП-11), конрольный самолетный ответчик (СО-63ТМ), а также имитаторы СДЦ и рефлекторы (пассивные уголковые отражатели) устанавливаются так, как показано на рисунке 1.10.

Блоки в стойках представляют типовую конструкцию с каркасом, на котором крепятся узлы, субблоки, панели и т.п. Каждый из блоков может выдвигаться из стойки по направляющим и фиксироваться в выбранном положении. Это позволяет иметь доступ ко всем элементам РЛС при проведении профилактических работ и ремонта.

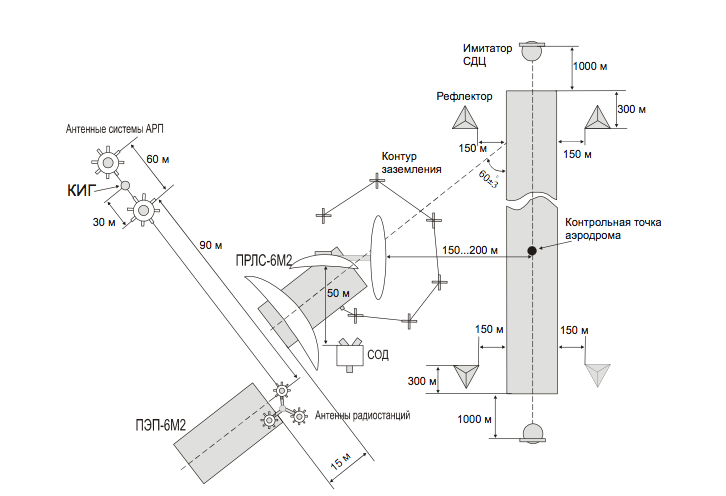

Рисунок 1.10. Схема размещения РСП-6М2 на позиции
